Ajustar el ancho de vía del eje delantero, en esta sección—2WD

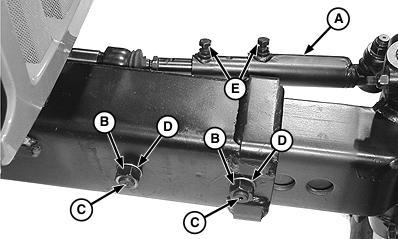

LV8956-UN-17OCT03

A - Barra de acoplamiento

B - Tuercas del eje (4 usadas)

C - Tornillos (4x)

D - Manguito (4 usados)

E - Barra de acoplamiento del tornillo

1. IMPORTANTE: NO poner el gato abajo del cárter del motor.

   Levantar el extremo delantero del tractor.

2. Al hacer un grande ajuste del ancho de vía, aflojar los tornillos (E) y ajustar la longitud de la barra de acoplamiento (A).

3. Remover dos tuercas (B), manguitos (D) y tornillos (C) del eje delantero (2 en cada lado).

4. Deslizar las articulaciones del eje a la posición deseada. Ambos lados deben ajustarse a la misma separación.

5. Instalar los manguitos (si existen), tornillos y tuercas en cada lado. Apretar los tornillos al valor especificado.

   Pieza	Medida	Valor especificado
   Eje delantero ajustable a tornillos de las articulaciones	Par de apriete	400 N˙m (295 lb-ft)

6. Ajustar la convergencia. Ver Revisar y ajustar convergencia para su tipo de eje.
