Revisar convergencia—Eje delantero ajustable

LV9463-UN-24JUL04

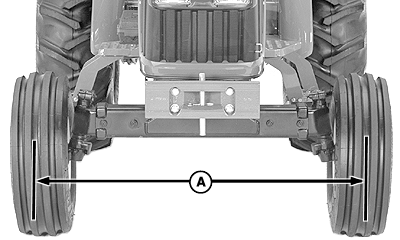

A - Distancia de la convergencia del eje delantero

1. Estacionar la máquina en una superficie nivelada.

2. Girar el volante de modo que las ruedas delanteras estén en la posición de línea recta. Detener el motor.

3. Medir la distancia (A) entre los neumáticos al nivel del cubo en la parte delantera del eje. Anotar la medición y marcar los neumáticos.

4. Desplazar el tractor aproximadamente 1 m (3 ft) de modo que la marca esté a nivel del cubo pero detrás del eje. Nuevamente, medir la distancia entre los neumáticos y el mismo punto del neumático. Anotar la medida.

5. Determinar la diferencia entre las medidas delantera y trasera. Si la medida delantera es menor, aplicar la convergencia interior. Si la trasera es menor, aplicar la convergencia exterior.

6. La distancia en los neumáticos delanteros (A) debe ser 3—6 mm (1/8—1/4 in.) a menos que la distancia medida en la trasera de los neumáticos. Ajustar la convergencia si necesario (Ver el procedimiento en esta sección).
