Revisar la convergencia—TDM

LV9464-UN-24JUL04

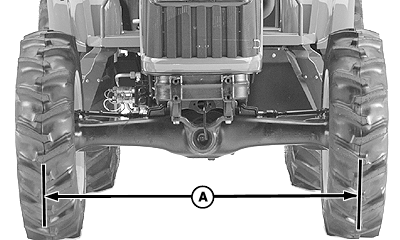

A - Distancia de la convergencia del eje de la TDM

1. Desconectar la TDM y estacionar el tractor en una superficie nivelada y uniforme. Colocar las ruedas delanteras en línea recta. Detener el motor.

2. Medir la distancia (A) entre la línea central de los neumáticos al nivel del cubo adelante del eje, usando uno de los tacos exteriores o interiores de cada neumático. Anotar la medición y marcar los neumáticos.

3. Desplazar el tractor aproximadamente 1 m (3 ft) de modo que la marca esté a nivel del cubo pero detrás del eje. Nuevamente, medir la distancia entre los neumáticos y el mismo punto del neumático. Anotar la medida.

4. Determinar la diferencia entre las medidas delantera y trasera. Si la medida delantera es menor, aplicar la convergencia interior. Si la trasera es menor, aplicar la convergencia exterior. La diferencia puede existir en cualquier sentido (convergencia o divergencia), pero deberá ser menor que 3 mm (1/8 in.). Ajustar la convergencia si necesario (Ver el procedimiento en esta sección).
