Ajustar los radios de giro de los topes de dirección de la TDM

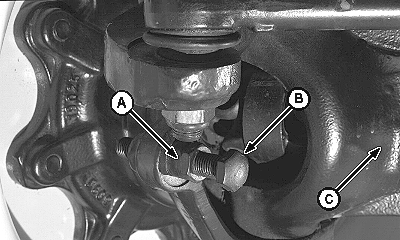

LV1751-UN-28APR97

A - Contratuerca del tope de dirección

B - Tornillo del tope de dirección

C - Tope de Dirección

1. Levantar y sostener la parte delantera del tractor para que el eje de la TDM pueda ser oscilado hasta sus topes.

2. Girar lentamente el volante a la izquierda hasta que el cilindro de la dirección alcance su limite, los topes de dirección o los neumáticos estén a 25 mm (1 in.) de las rejillas o de los paneles laterales.

3. Levantar el lado izquierdo del eje contra su tope y medir la holgura entre el neumático y el componente del tractor más cercano. La distancia no debe ser menor que 25 mm (1 in.).

4. Aflojar la contratuerca (A) en el tope de dirección y ajustar el tornillo del tope de dirección (B) para que toque el tope de dirección (C). Puede ser necesario acortar el tornillo del tope de dirección (B) para obtener un máximo angulo de giro del eje.

5. Apretar la contratuerca de retención del tornillo del tope de dirección (A) a 125 N˙m (92 lb-ft).

6. Girar el volante a extrema izquierda. Golpear la caja de la articulación contra el tope de la dirección cinco veces.

7. Reapretar las tuercas de retención del tornillo del tope de dirección según la especificación.

   Pieza	Medida	Valor especificado
   Tope de dirección reteniendo la contratuerca	Par de apriete	125 N˙m (92 lb-ft)

8. Repetir los pasos anteriores en el lado derecho.

NOTA: Grandes anchos de vía y grandes tamaños de neumáticos aumentarán el radio de giro.
