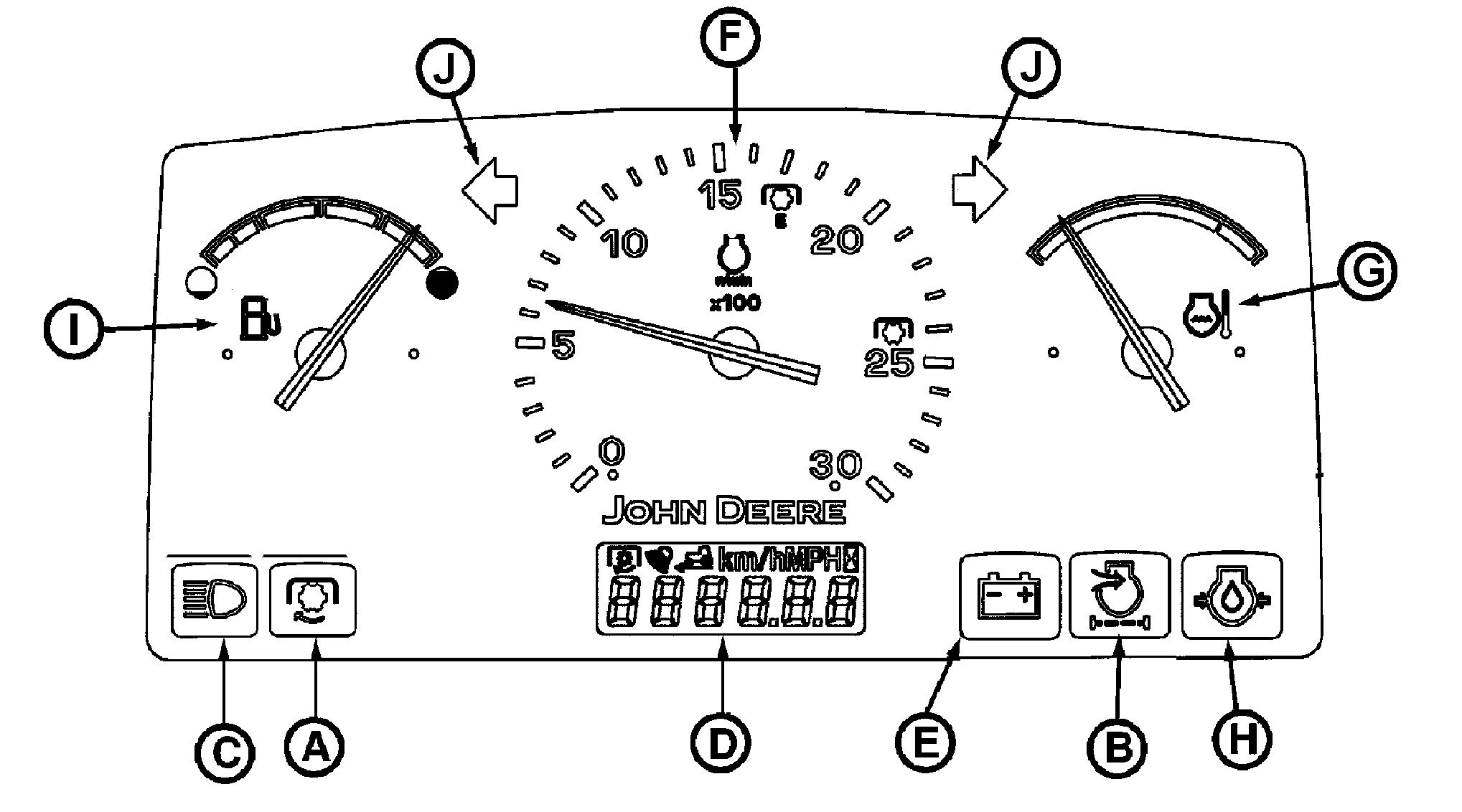

Tablero de instrumentos

P15822-UN-17FEB10

A - Indicador de la TDF conectada

B - Indicador de obstrucción de aire

C - Indicador de luces largas

D - Contador de horas (digital mediante LED)

E - Indicador del sistema de carga

F - Tacómetro

G - Indicador de temperatura del refrigerante

H - Presión del aceite motor

I - Medidor de combustible

J - Indicadores de cambio de dirección, intermitentes de giro

NOTA: Su tractor puede estar equipado de forma diferente.

A — Luz testigo se enciende al seleccionarse la TDF trasera.

B — Si se enciende la luz testigo del filtro de aire estando el motor en marcha, limpiar o cambiar el filtro.

C — La luz testigo de las luces de carretera se enciende al conectar las luces de carretera (luz larga).

E — Si se enciende la luz testigo del alternador con el motor en marcha, indica una avería en el alternador. Comprobar los cables del alternador. Si fuese necesario, revisar el alternador en el concesionario John Deere.

H — Si se enciende la luz testigo para la presión del aceite del motor estando el motor en marcha, detener el motor y comprobar su nivel de aceite.

J — La luz testigo de las intermitencias del tractor se enciende de forma intermitente cuando se conectan las intermitencias de giro o las luces de emergencia.
