Uso del control de tiro

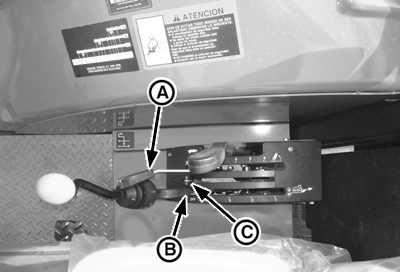

P15928-UN-08FEB10

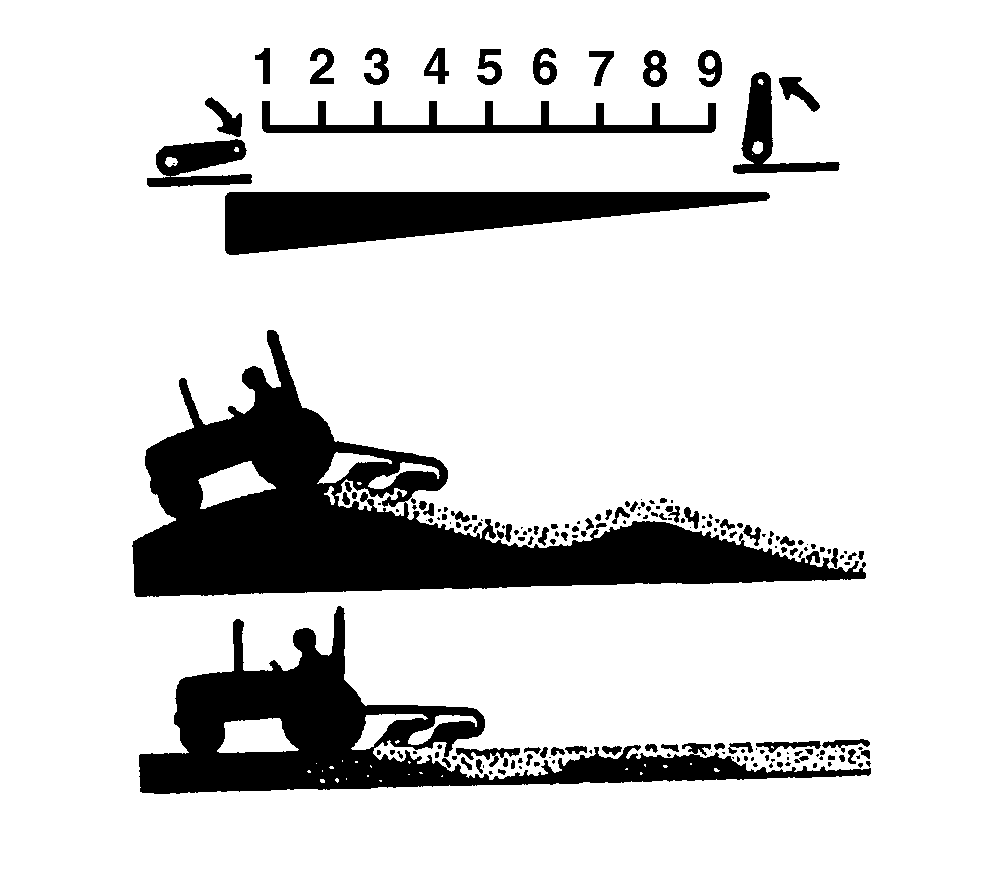

P9066-UN-11SEP00

A - Palanca de mando de la posición del elevador hidráulico

B - Palanca de mando de tiro del elevador hidráulico

C - Tope de la palanca de mando de posición

El elevador hidráulico está equipado con un sistema de mando de tiro variable.

Use el sensor de carga de tiro cuando:

• Se utilice un apero totalmente montado en laderas y terreno resbaloso. El apero suba y baje para seguir los contornos del terreno mientras mantiene una profundidad prácticamente constante.
• Funcione en diferentes condiciones de suelo. El apero se levanta suavemente para pasar por los puntos más duros, de modo que usted no tenga que cambiar a una marcha más lenta.

La palanca de mando de tiro (B) controla la cantidad de carga que se precisa para que responda el enganche. Con la palanca colocada completamente hacia adelante, no hay sensación de tiro. Al mover hacia atrás la palanca se reduce la cantidad de carga de tiro que se precisa para anular el ajuste de posición fijado mediante la palanca de mando de posición (A) y elevar el elevador hidráulico.

Para el funcionamiento del sensor de carga de tiro

• Ponga inicialmente la palanca de control de posición (A) en su posición hacia adelante del todo y la palanca de mando de tiro (B) en su posición hacia adelante del todo (tiro mínimo).
• Con el tractor en movimiento, empuje la palanca de mando de posición (A) hacia atrás para elegir la profundidad de trabajo deseada del apero. Fije el tope de la palanca de mando de posición (C) para que la palanca de mando pueda llevarse luego a la misma posición. Cuando el tractor empiece a patinar, tire la palanca de mando de tiro (B) hacia atrás hasta conseguir el nivel de sensor de tiro deseado.
• La palanca de mando de posición (A) también puede elevarse suavemente para anular el ajuste del control de tiro, para ayudar a pasar por puntos resbaladizos sin quedarse atascado.
• La palanca de mando de posición (A) puede desplazarse totalmente hacia atrás para elevar el enganche al llegar al final del campo.
