Funcionamiento de la TDF del tractor

1. NOTA: El motor no arranca si está engranada la palanca del embrague de la TDF.


   LV1719-UN-29MAY97


   P15929-UN-08FEB10

   A - Palanca del acelerador

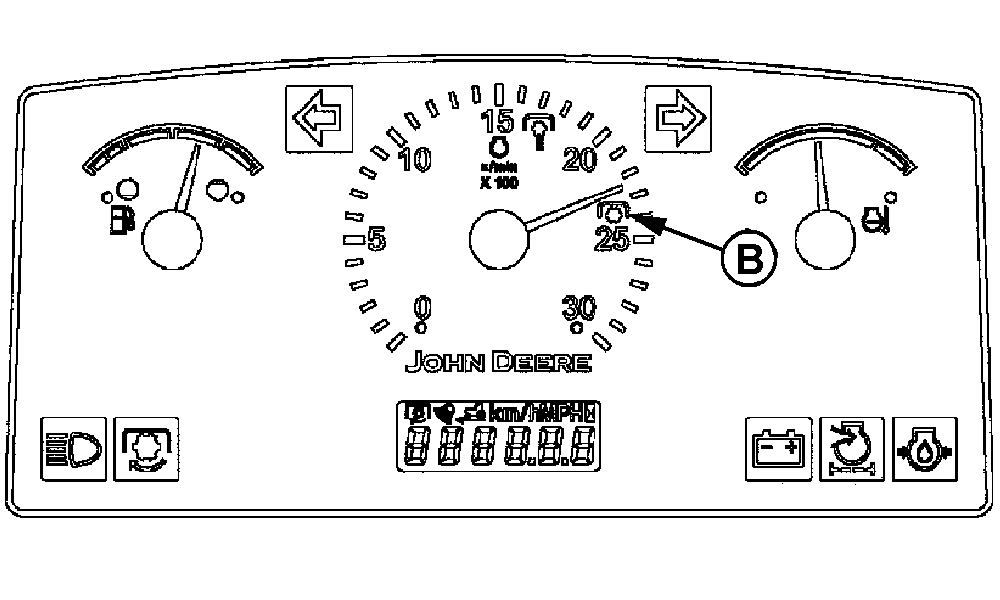

   B - Tacómetro

   Pisar el pedal del embrague, arrancar el motor y empujar la palanca de acelerador (A) hacia delante hasta que en el tacómetro se vea la velocidad nominal de TDF de 2400 r/min (B) para el funcionamiento de la 540 estándar.

---




2.
   P15816-UN-10OCT09


   P15826-UN-10OCT09

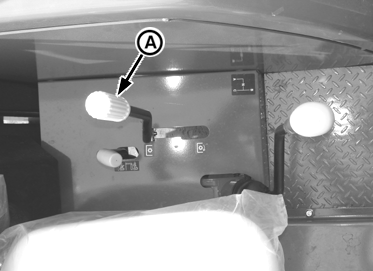

   A - Palanca del embrague de la TDF

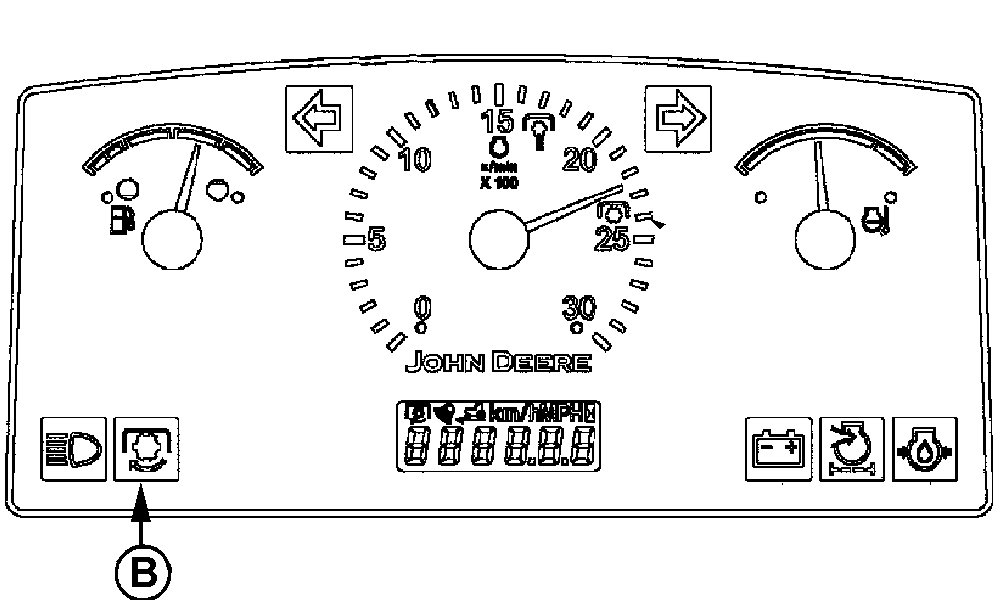

   B - Indicador de la TDF

   Mover la palanca de control (A) hacia adentro y hacia adelante hacia la TDF conectada. El indicador de TDF (B) se ilumina cuando está conectada la TDF.

   IMPORTANTE: Una alarma sonará durante algunos segundos si el operador abandonó el asiento con la TDF conectada.

---




3. Tirar de la palanca de control hacia la TDF desconectada.

   ATENCIÓN: Girar la llave de contacto para detener el motor y comprobar que todos los mecanismos se han detenido antes de proceder a la limpieza de la máquina o de intervenir en el apero movido por la TDF.
