Utilizar lastre en el extremo delantero para transporte

ATENCIÓN: Podría ser necesario añadir lastre al extremo delantero para transportar aperos de montaje traseros. Al manejar con aperos elevados sobre suelo desparejo, hacerlo a baja velocidad, sin importar la cantidad de contrapeso que se esté utilizando.

ATENCIÓN: Los contrapesos son pesados. Utilizar dispositivos elevadores adecuados. El peso aproximado del contrapeso inicial es: 80 kg (176 lb) para 5615 y 5715; y 125 kg (276 lb) para 5415. El peso aproximado de los contrapesos del QUIK-TATCH™ es 47 kg (103 lb).

Pieza	Medida	Valor especificado
Lastre del extremo delantero—5615 y 5715	Contrapeso inicial	80 kg (176 lb) cada uno
Lastre del extremo delantero—5415	Contrapeso inicial	125 kg (276 lb) cada uno
Lastre del extremo delantero—QUIK-TATCH	Contrapeso	47 kg (104 lb) cada uno

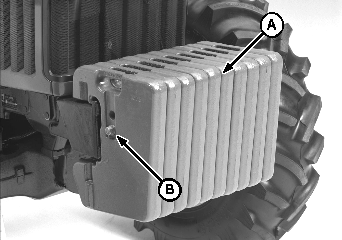

LV1747-UN-07JUN97

A - Centro del lastre

B - Tornillos retenedores de lastre

Instalar los pesos QUIK-TATCH: De un contrapeso inicial a 10 contrapesos QUIK-TATCH pueden ser instalados en la delantera del tractor.

1. Instalar contrapesos en pares, uno a cada lado del centro (A).

2. Para sujetar los contrapesos en su lugar, pasar los tornillos retenedores (B) transversalmente por los orificios. Apretar a los valores especificados.

   Pieza	Medida	Valor especificado
   Tornillos retenedores de contrapesos de lastre	Par de apriete	230 N˙m (170 lb-ft)
