Limpieza del cartucho primario del filtro de aire

P15757-UN-15AUG09

A - Indicador de obstrucción de aire

Intervalo de mantenimiento:

• Según sea necesario (indicado por el indicador de obstrucción del filtro de aire)

Un filtro de aire de dos elementos forma parte del equipo estándar.

El filtro "secundario" más pequeño sólo debe ser extraído para su sustitución, normalmente una vez al año. La luz testigo de obstrucción del filtro de aire (A) se enciende para indicar que el cartucho primario está sucio. Un filtro sucio puede provocar una pérdida de potencia o una cantidad excesiva de humo.

Cambiar los elementos del filtro de aire como mínimo una vez al año. El elemento primario deberá sustituirse después de haberse limpiado seis (6) veces.

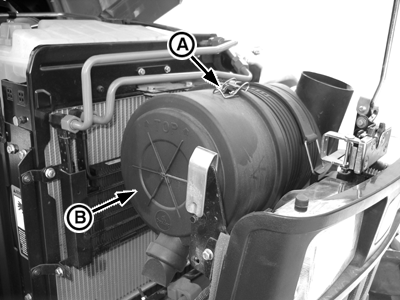

P15979-UN-09MAR10

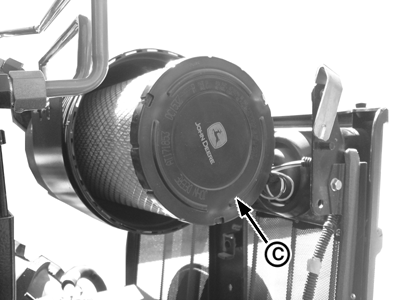

P15980-UN-09MAR10

A - Pinza de retención de la cubierta (3)

B - Cubierta del filtro de aire

C - Elemento primario

1. Abrir el cofre y retirar las rejillas laterales.

2. Soltar las tres presillas de retención de la tapa de filtro de aire (A) y quitar la tapa del filtro de aire (B).

3. Sacar el elemento primario (C).

   IMPORTANTE: Saque el elemento secundario de seguridad SOLAMENTE si es necesario reemplazarlo. NO intentar limpiar el elemento secundario. Instalar el nuevo elemento inmediatamente para evitar que entre polvo en el sistema de admisión de aire. El polvo puede dañar el turbocompresor, si se equipa, y los componentes internos del motor.

4.

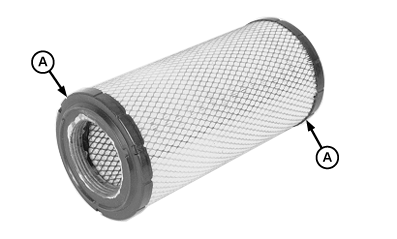

   LV2108-UN-19MAY97

   Golpear ligeramente el elemento primario con la palma de la mano, NO CONTRA UNA SUPERFICIE DURA.

---




5. Si esto no elimina el polvo, usar aire comprimido a una presión inferior a 207 kPa (2,1 bar) (30 psi). Dirigir el chorro de aire hacia arriba y hacia abajo desde dentro hacia afuera. Cuidar para evitar romper el elemento. Use la pistola limpiadora para elementos del filtro AR62377.

6. Después de limpiar el cartucho primario, coloque una bombilla encendida dentro del mismo. Examinar si el elemento del filtro y el retén (A) están dañados. Desechar cualquier elemento que presente la más leve rotura. Si el retén está roto o agrietado, instalar un cartucho nuevo.

   IMPORTANTE: NO lavar el elemento en fuelóleo, gasolina o disolvente. NO usar aire comprimido para expulsar el agua del elemento.

7. Mezclar con agua el limpiador de elementos de filtro R36757 de John Deere o un detergente no espumante equivalente. Agitar el elemento en esta solución para que se suelte la suciedad.

8. Enjuagar con agua limpia. Use una presión de agua inferior a 280 kPa (2,80 bar) (40 psi).

   IMPORTANTE: Secar el elemento al aire durante 24 - 36 horas antes de instalarlo.

9. Sacudir el elemento para eliminar el agua. No instalar el elemento en la máquina hasta que esté completamente seco.

10. Antes de instalar el elemento primario, limpiar la parte interior de la caja del filtro de aire y la válvula de descarga con un paño húmedo.

11. Instalar el elemento primario.

12. Instale la tapa del filtro de aire y la pletina de retención.

    NOTA: El elemento primario puede lavarse hasta seis veces.
