Comprobación y ajuste del huelgo del pedal del embrague

LV6240-UN-09FEB01

M46979A-UN-22APR94

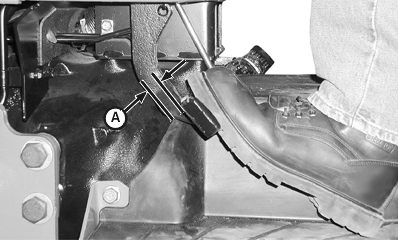

A - Huelgo permitido del pedal del embrague

B - Contratuerca

C - Pasador de presilla

D - Horquilla

Intervalo de mantenimiento — Cada 50 horas

Mida el huelgo en el extremo de la carrera del pedal (A). Asegúrese que el huelgo cumple con la especificación.

Pieza	Medida	Valor especificado
Pedal del embrague	Huelgo	35 mm (± 2 mm)

Si el huelgo no está dentro de la especificación, ajuste el varillaje del embrague tal y como se muestra a continuación.

1. Retire el pasador de retención (C).

2. Afloje la contratuerca (B).

3. Gire la horquilla (D) según lo necesario para obtener el huelgo especificado.

4. Apriete la contratuerca e instale la horquilla y el pasador de retención.
