Extracción de la batería

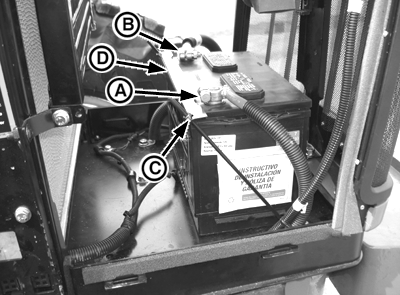

P15841-UN-11OCT09

A - Tuerca de cable positivo (+)

B - Tuerca de cable negativo (-)

C - Tuercas

D - Fijación de la batería

ATENCIÓN: Para evitar chispas, desconectar el cable negativo (suelo) primero y conectarlo por último.

1. Remover la tuerca que asegura el cable negativo de la batería (suelo) (B) y retirar la conexión del cable. Después, retirar la tuerca del cable positivo (A) y la conexión.

2. Aflojar las tuercas (C) que aseguran la fijación de la batería (D) y girar la retención hacia abajo dejando libre la batería.

3. Levantar y deslizar la batería de la bandeja.
