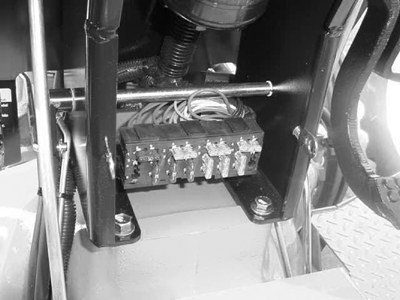

Ubicación de fusibles

P13235-UN-04OCT04

NOTA: Se ha retirado el tablero de la llave de contacto para mayor claridad en la ilustración.

Todos los circuitos eléctricos se hallan protegidos por fusibles. En cada fusible se indica el amperaje, y además los fusibles van codificados por colores para garantizar el uso de repuestos correctos.

Amperaje de fusibles	Color
5 A	Anaranjado
10 A	Rojo
15 A	Azul
20 A	Amarillo
30 A	Verde

IMPORTANTE: NO sustituir un fusible original por otro de mayor capacidad, pues la máquina puede dañarse. Si un fusible del tamaño original no aguanta la carga y sigue fundiéndose, pedir al concesionario John Deere que revise el sistema eléctrico.
