Puesta en marcha del motor

Funcionamiento del interruptor de encendido

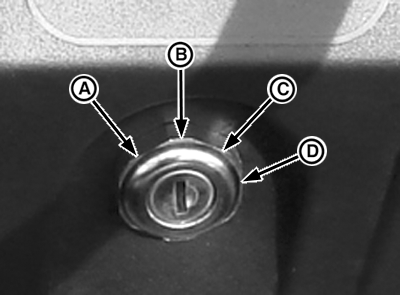

P15957-UN-24FEB10

Se muestra Tractor 5715

A - Posición de accesorios

B - Posición de parada

C - Posición de marcha

D - Posición de arranque

Posición de accesorio (A): Empujar la llave hacia dentro y girar a la posición de ACCESORIOS para conectar las funciones eléctricas.

Posición de parada (B): Girar la llave a la posición de PARADA para apagar el motor y/o apagar los accesorios eléctricos.

Posición de marcha (C): Girar la llave a la posición de MARCHA para comprobar la bombilla de indicación antes de continuar hasta la posición de ARRANQUE. La posición de MARCHA también se utiliza para activar los dispositivos de arranque en tiempo frío. Si la temperatura es inferior a 5°C (40°F), ver el procedimiento de arranque en tiempo frío, en esta sección. La llave vuelve de forma automática a la posición de MARCHA si se suelta durante el arranque del motor.

Posición de arranque (D): Girar la llave a la posición de ARRANQUE para accionar el arrancador y arrancar el motor. La llave regresa a la posición de MARCHA al soltarla. (Ver Procedimiento de arranque.)

Procedimiento de arranque

TS177-UN-11JAN89

LV1719-UN-29MAY97

A - Palanca del acelerador

ATENCIÓN: Evitar el riesgo de lesiones graves o mortales debido a la máquina fuera de control.

No poner en marcha el motor haciendo un puente entre los terminales del motor de arranque. La máquina engranará una marcha y se pondrá en movimiento si el circuito normal es sobrepasado.

Antes de arrancar el motor, asegúrese de que la palanca de cambio de marchas se encuentra en punto muerto o estacionamiento y la palanca de cambio de grupos en punto muerto.

Arrancar el motor únicamente desde el asiento del operador.

NUNCA poner el motor en marcha estando sobre el suelo.

IMPORTANTE: NO hacer funcionar el motor frío a máxima aceleración. Poner el motor a 1200 r/min hasta que se caliente a la temperatura de trabajo.

NOTA: Si la temperatura es inferior a 5°C (40°F), ver el procedimiento de arranque en tiempo frío, en esta sección.

1. Empujar hacia adelante la palanca del acelerador (A) desde la posición de ralentí (aproximadamente 1/3 de la aceleración máxima). Es posible que el motor no arranque con la palanca del acelerador en la posición más baja.

2. IMPORTANTE: NO accionar el arrancador más de 20 segundos seguidos. Si el motor no arranca, esperar al menos dos minutos para que el arrancador se enfríe antes de volver a intentar arrancarlo. Si el motor no arranca al cuarto intento, consultar la sección Localización de averías.

   Pisar el pedal del embrague y girar la llave a la posición de ARRANQUE. Soltar la llave cuando el motor arranca. Si se suelta la llave antes de que arranque el motor, esperar a que el arrancador y el motor dejen de girar antes de volver a intentarlo.
