Anchos de vía—Ruedas de múltiple posición de la TDM
El ancho de vía en el eje de la TDM con ruedas de múltiple posición puede ser ajustado invirtiendo o cambiando las llantas o invirtiendo los discos de las ruedas.
El ancho de vía también puede ser ajustado cambiando la rueda entera al lado opuesto del tractor (esta maniobra permite el cambio de funcionamiento abombado hacia adentro a abombado hacia afuera sin tener que desarmar la rueda). Al intercambiar las ruedas traseras, la flecha de la pared lateral del neumático señala el sentido de la rotación de avance. En algunas aplicaciones, tractores equipados con TDM pueden funcionar con las flechas en la dirección opuesta. Ver Selección de la dirección de rodadura de los neumáticos delanteros, en esta sección.
La relación entre el disco de la rueda y su llanta, con respecto a la obtención de los diferentes anchos de vía, se muestra en los diagramas. El estudio previo de estas ilustraciones permite ahorrar trabajo.
IMPORTANTE: Después de ajustar el espacio entre ruedas, apretar la llanta de la rueda trasera de la TDM a los tornillos de disco y el disco de la rueda trasera de la TDM a los tornillos de cubo según las especificaciones. Manejar el tractor por 100 m (109 yd) y reajustar.
| Pieza | Medida | Valor especificado |
| Tornillos de la llanta de la rueda de la TDM a tornillos de disco | Par de apriete | 245 N˙m (180 lb-ft) |
| Tornillo de disco de la rueda de la TDM a tuercas de cubo | Par de apriete | 300 N˙m (220 lb-ft) |
|
RUEDAS DE MÚLTIPLE POSICIÓN DE LA TDM ANCHO DE VÍA Línea central a línea central |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Esquema |
||||||||
|
Neumático |
A |
B |
C |
D |
E |
F |
G |
H |
|
11.2-24, 6 PR, R1 |
1314 mm (51.7 in.) |
1426 mm (56.1 in) |
1517 mm (59.7 in.) |
1629 mm (64.1 in.) |
1614 mm (63.5 in.) |
1726 mm (67.9 in.) |
1817 mm (71.5 in.) |
1929 mm (75.9 in.) |
|
12.4-24, 6 PR, R1 |
1314 mm (51.7 in.) |
1426 mm (56.1 in) |
1517 mm (59.7 in.) |
1629 mm (64.1 in.) |
1614 mm (63.5 in.) |
1726 mm (67.9 in.) |
1817 mm (71.5 in.) |
1929 mm (75.9 in.) |
|
13.6-24, 6 PR, R1 |
1310 mm (51.6 in.) |
1423 mm (56.0 in.) |
1515 mm (59.6 in.) |
1627 mm (64.1 in.) |
1610 mm (63.4 in.) |
1723 mm (67.8 in.) |
1815 mm (71.5 in.) |
1928 mm (78.3 in.) |
LV601-UN-22APR94

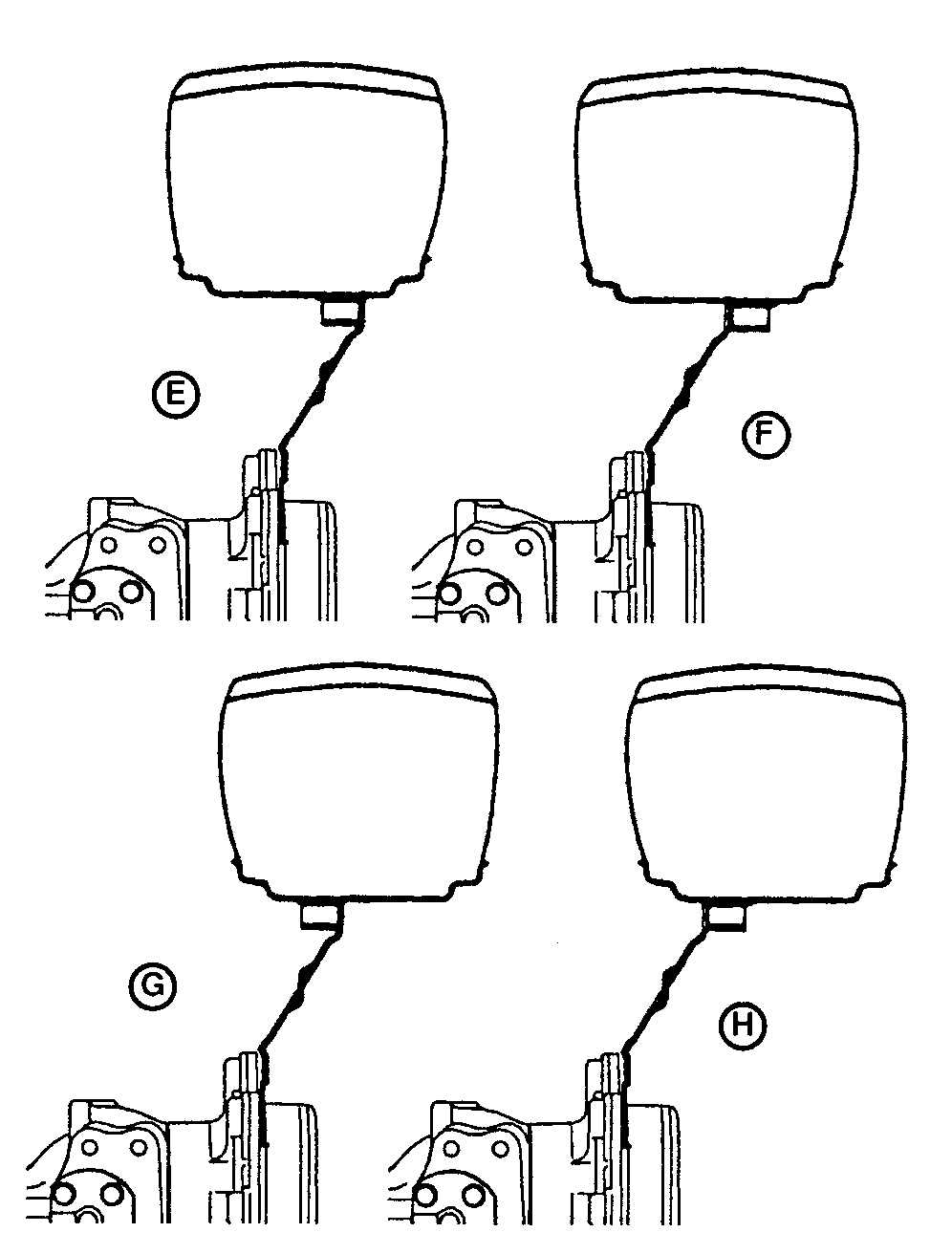

LV602-UN-22APR94
|
PX07220,0001437-63-20100311 |
