Ancho de vía—Eje delantero ajustable

LV9047
LV9047-UN-19NOV03

LV1515
LV1515-UN-05MAR96

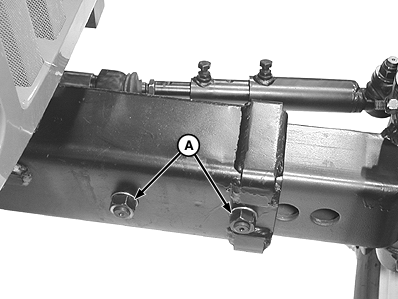

A - Orificios ajustables

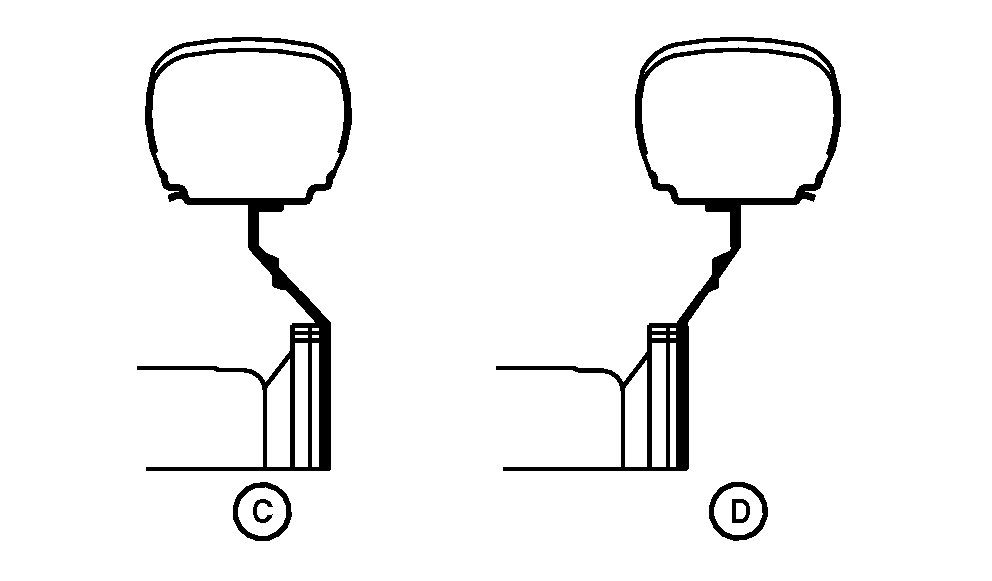

Las llantas delanteras están desviadas. Con algunos neumáticos, esto proporciona dos anchos de vía en cada posición de ajuste del eje.

ANCHOS DE VÍA DEL EJE DELANTERO AJUSTABLE

Diagrama C

Línea central a línea central


Posición del ancho de vía1

Neumático

1

2

3

4

5

6

10.00-16

1514.7 mm

(59.6 in.)

2014.7 mm

(79.3 in.)

-

-

-

-

ANCHOS DE VÍA DEL EJE DELANTERO AJUSTABLE

Diagrama D

Línea central a línea central


Posición del ancho de vía2

Neumático

1

2

3

4

5

6

10.00-16

1535.9 mm

(60.5 in.)

2035.9 mm

(80.2 in.)

-

-

-

-

1 Posiciones del ancho de vía 1 están con el ajuste del eje en la mayoría de las localizaciones a la derecha. Ver Ajustar el ancho de vía del eje delantero, en esta sección.
2 Posiciones del número 1 están con el ajuste del eje en la mayoría de las localizaciones a la derecha. Ver Ajustar el ancho de vía del eje delantero, en esta sección.

PX07220,0001438-63-20100324
