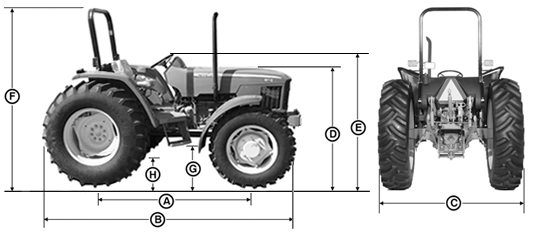

Dimensiones de la máquina

P15996-UN-11MAR10

	5415		5615		5715
	2WD	4WD	2WD	4WD	2WD	4WD
NEUMÁTICOS ESTÁNDAR
Parte trasera Parte delantera	7.5 X 16 15.5 X 38	11.2 X 24 15.5 X 38	12.4 X 24 18.4 X 30	12.4 X 24 18.4 X 30	12.4 X 24 18.4 X 30	12.4 X 24 18.4 X 30
A - DISTANCIA ENTRE EJES ESTÁNDAR	2127 mm 83.7 in	2127 mm 83.7 in	2180 mm 85.8 in	2180 mm 85.8 in	2180 mm 85.8 in	2180 mm 85.8 in
B - LONGITUD TOTAL1
Incluyendo brazos de tiro	3295 mm 129.7 in	3295 mm 129.7 in	3570 mm 140.5 in	3570 mm 140.5 in	3570 mm 140.5 in	3570 mm 140.5 in
C - ANCHURA TOTAL (fuera del borde de los neumáticos)
Ancho de vía 48-in.	2010 mm 79.1 in	2010 mm 79.1 in	2100 mm 82.6 in	2100 mm 82.6 in	2100 mm 82.6 in	2100 mm 82.6 in
D - ALTURA HASTA LA PARTE SUPERIOR DEL CAPÓ	1585 mm 62.4 in	1585 mm 62.4 in	1610 mm 63.4 in	1610 mm 63.4 in	1610 mm 63.4 in	1610 mm 63.4 in
E - ALTURA HASTA LA PARTE SUPERIOR DEL VOLANTE	1690 mm 66.5 in	1740 mm 68.5 in	1970 mm 77.5 in	1970 mm 77.5 in	1970 mm 77.5 in	1970 mm 77.5 in
F - ALTURA HASTA LA PARTE SUPERIOR DEL ARCO DE SEGURIDAD ANTIVUELCOS	2525 mm 99.4 in	2525 mm 99.4 in	2550 mm 100.4 in	2550 mm 100.4 in	2550 mm 100.4 in	2550 mm 100.4 in
G - ALTURA LIBRE PARA COSECHA EJE DELANTERO	390 mm 15.3 in	320 mm 12.5 in	509 mm 20.0 in	420 mm 16.5 in	509 mm 20.0 in	420 mm 16.5 in
H - ALTURA HASTA LA PARTE SUPERIOR DE LA BARRA DE TIRO	623 mm 24.5 in	623 mm 24.5 in	513 mm 20.1 in	513 mm 20.1 in	513 mm 20.1 in	513 mm 20.1 in
APROX. PESO DE EMBARQUE
Con requisitos estándar	2481 kg 5469.6 lb	2670 kg 5886.3 lb	2500 kg 5511.5 lb	2687 kg 5923.8 lb	2500 kg 5511.5 lb	2687 kg 5923.8 lb

NOTA: Todas las dimensiones son de una máquina equipada con neumáticos estándar.

NOTA: Especificaciones y diseño sujetos a cambios sin previo aviso.
