Revisar y sustituir el alternador/correa del ventilador

Intervalos de mantenimiento:

• A las primeras 100 horas • A cada 500 horas

1. NOTA: La correa impulsora del ventilador tiene un tensor automático que no requiere ajuste.

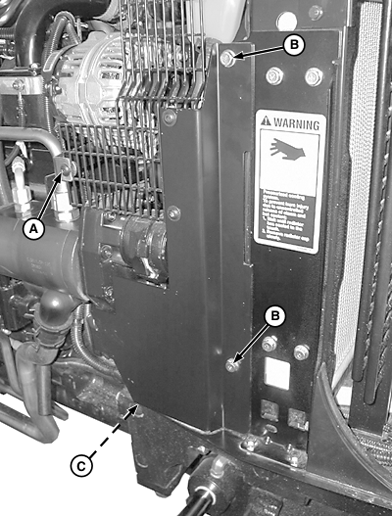

   LV12644-UN-22APR05

   A - Tornillo de cabeza hexagonal, arandela y tuerca embridada

   B - Tornillos (2 usados)

   C - Tornillo de cabeza de hexagonal hueca

   Quitar el tornillo de cabeza de hexagonal hueca, arandela y la tuerca embridada (A) del brazo de protección derecho.

---




2. Quitar el tornillo de cabeza de hexagonal hueca (C) de la parte inferior de la protección.

3. Quitar dos tornillos (B) que aseguran la protección al radiador. Quitar la protección derecha.

4.

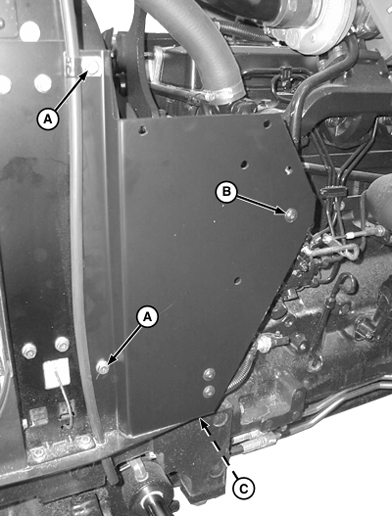

   LV12645-UN-22APR05

   A - Tornillos (2 usados)

   B - Tornillo de cabeza hexagonal hueca, arandela y tuerca embridada

   C - Tornillo de cabeza de hexagonal hueca

   Quitar el tornillo de cabeza de hexagonal hueca, arandela y la tuerca embridada (B) del bazo de protección derecho.

---




5. Quitar el tornillo de cabeza de hexagonal hueca (C) de la parte inferior de la protección.

6. Quitar dos tornillos (B) que aseguran la protección al radiador. Quitar la protección izquierda.

7.

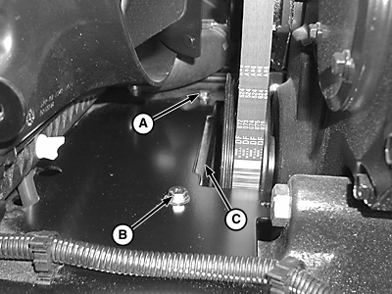

   LV12646-UN-22APR05

   A - Tornillo derecho

   B - Tornillo izquierdo

   C - Protección de amortiguación

   Aflojar el tornillo derecho (A).

---




8. Quitar el tornillo izquierdo (B).

9. Bascular la protección de amortiguador (C) hacia adelante y hacia lejos del amortiguador.

10.

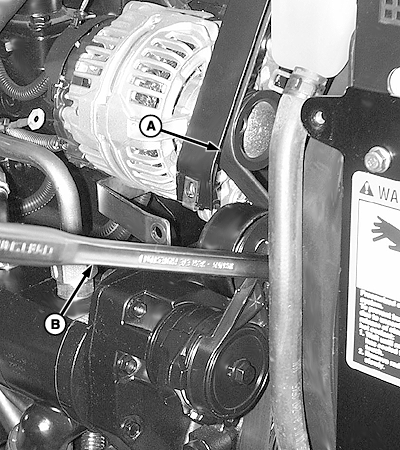

    LV9596-UN-07AUG04

    A - Correa

    B - Barra de giro

    Soltar la tensión de la correa usando una barra de giro con vástago impulsor de 1/2 in. (B) para jalar en tensor hacia afuera del motor.

    Sacar la correa (A) de la polea del alternador.

---




11. Aliviar la tensión en el tensor y remover la barra de giro.

12. Quitar la correa.

13. Instalar la nueva correa invirtiendo el orden de desmontaje.
