Ajuste del vástago accionador del embrague de la TDF

P16398-UN-09JAN12

P14207-UN-23AUG06

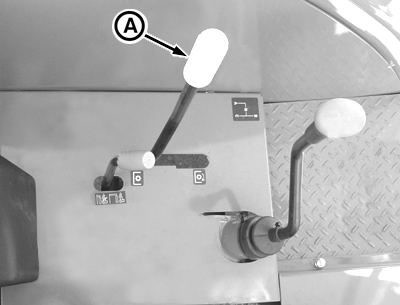

A - Palanca del embrague de la TDF

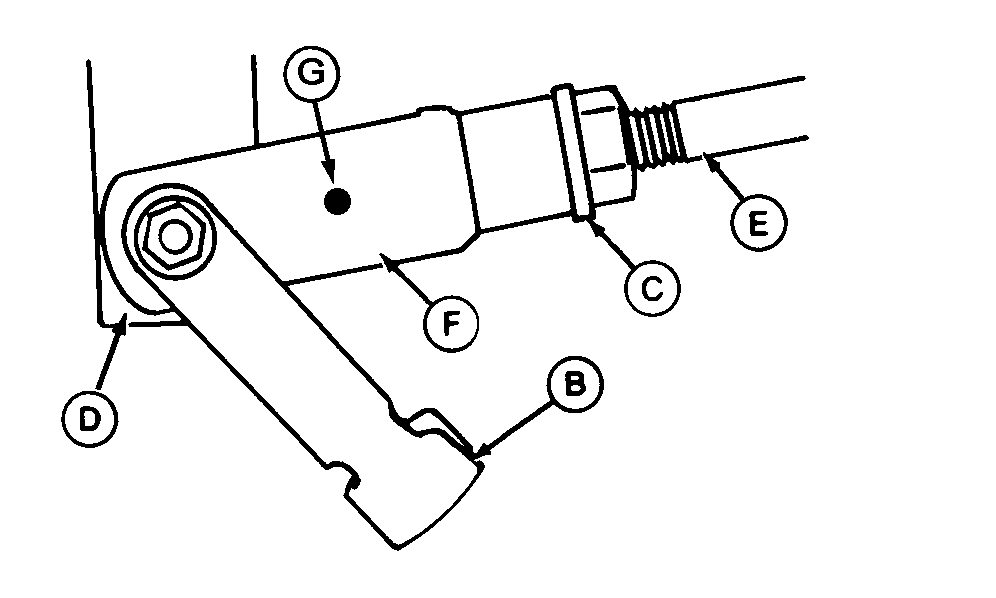

B - Pasador de retención

C - Tuerca de fijación

D - Palanca de accionamiento del embrague

E - Vástago

F - Horquilla

G - Marca

Intervalo de mantenimiento — Cada 50 horas (en caso de funcionamiento continuo)

1. Desconecta la palanca de la TDF (A) empujándola hacia atrás del todo.

2. Quite el pasador de retención (B) del varillaje en la palanca de mando del embrague (D) en la caja de cambios.

3. Afloje la tuerca de fijación (C).

4. Empuje la palanca de mando del embrague (D) ligeramente hacia atrás hasta sentir cierta resistencia.

5. Ajuste la longitud del varillaje (E) de modo que la horquilla (F) quede alineada con el agujero perforado en la palanca de mando del embrague (D).

6. Gire la horquilla (F) 1,5 vueltas hasta que el varillaje (E) esté EXTENDIDO y la palanca tenga holgura libre.

   NOTA: Gire la horquilla (F) con un punto para poder contar el número de vueltas.

7. Instale la horquilla (F) en la palanca de mando del embrague colocando el pasador (B) y apretando la tuerca (C).
