Anchos de vía—Ruedas traseras de varias posiciones

El ancho de vía delantero puede ajustarse reposicionando o invirtiendo las llantas o invirtiendo los discos de las ruedas.

El ancho de vía puede ajustarse también intercambiando la rueda completa con la del otro lado del tractor (esta operación permite cambiar de ruedas con el disco hacia fuera a ruedas con el disco hacia adentro sin desarmar la rueda). Al intercambiar las ruedas traseras, la flecha situada en el flanco del neumático tiene que señalar el sentido de avance.

La relación entre el disco de la rueda y su llanta para obtener los diferentes anchos de vía se ilustra en los diagramas en la página de enfrente.

Un examen previo de estas ilustraciones le ahorrará trabajo.

IMPORTANTE: Tras ajustar la distancia entre ruedas, apriete al par especificado los tornillos que unen la llanta al disco y el disco al cubo en las ruedas traseras. Conduzca el tractor unos 100 m (109 yd) y vuelva a apretar.

Pieza	Medida	Valor especificado
Llanta a disco (18.4-30, 16.9-30, 16.9-24 y 14.9-24)	Par de apriete	245 N˙m (180 lb-ft)
Llanta a disco (15.5-38 y 13.6-38)	Par de apriete	325 N˙m (240 lb-ft)
Tornillos M20, disco a cubo de ruedas traseras	Par de apriete	500 N˙m (370 lb-ft)

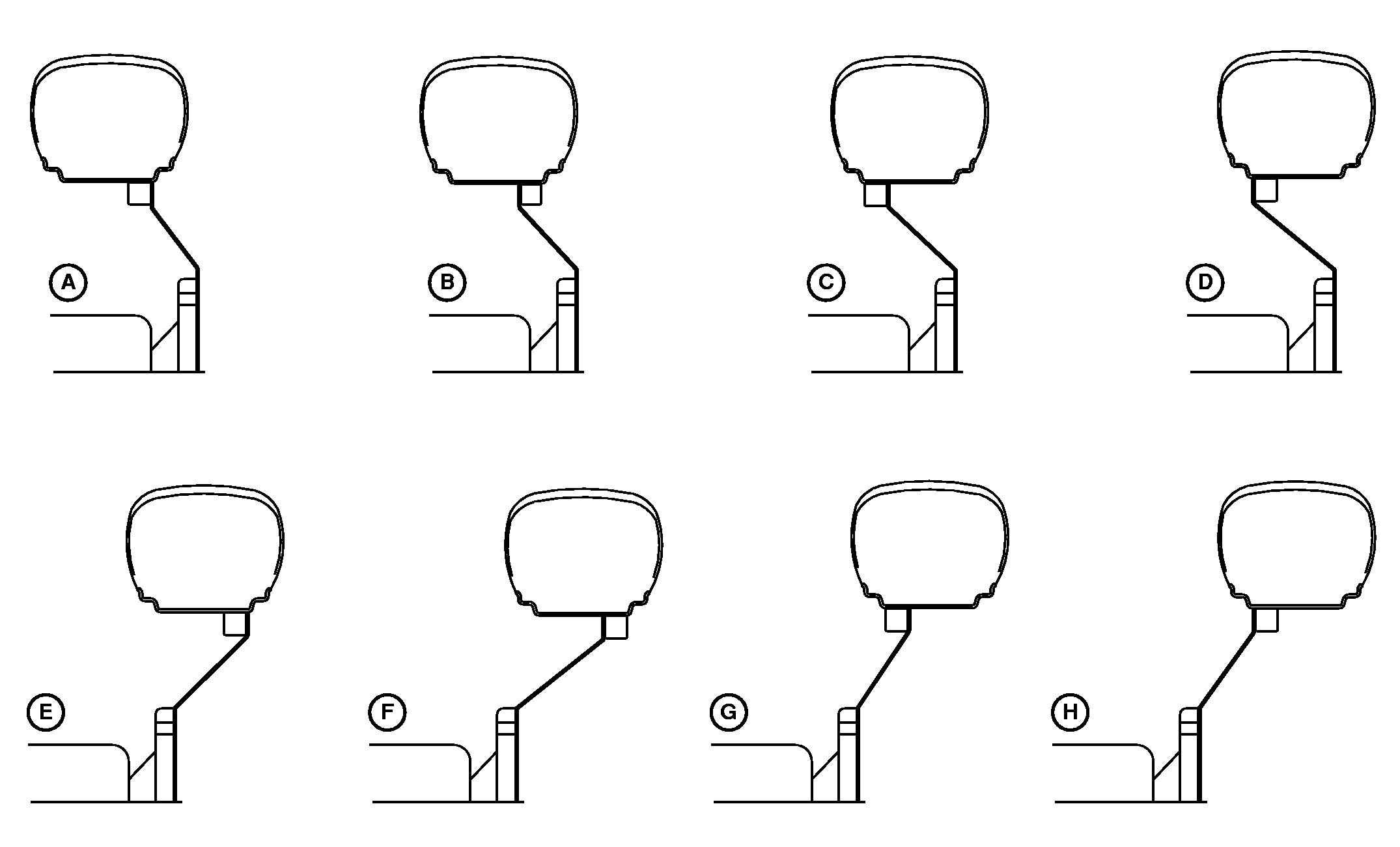

RUEDAS TRASERAS DE VARIAS POSICIONES ANCHO DE VÍA Línea central a línea central
Neumático	Diagrama
	A	B	C	D	E	F	G	H
16.9-30, 6PR, R1	INT1	INT1	INT1	INT1	1515 mm (60”)	1619 mm (64”)	1715 mm (68”)	1819 mm (72”)
18.4-30, 8PR, R1	INT1	INT1	INT1	INT1	INT1	1619 mm (64”)	1715 mm (68”)	1819 mm (72”)
18.4-30, 8PR, R2	INT1	INT1	INT1	INT1	INT1	1619 mm (64”)	1715 mm (68”)	1819 mm (72”)
14.9-38, 6PR, R1	INT1	INT1	INT1	INT1	1515 mm (60”)	1619 mm (64”)	1715 mm (68”)	1819 mm (72”)
13.6-38, 6PR, R1	INT1	INT1	INT1	1419 mm (56”)	1515 mm (60”)	1619 mm (64”)	1715 mm (68”)	1819 mm (72”)
15.5-38, 8PR, R1	INT1	INT1	INT1	INT1	1515 mm (60”)	1619 mm (64”)	1715 mm (68”)	1819 mm (72”)

LV8610-UN-28AUG03
