Accessory Electrical Outlet—If Equipped

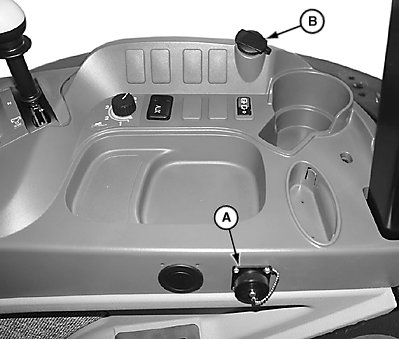

LV14523
LV14523-UN-02AUG11

A - 12 V Electrical Convenience Outlet

B - 12 V Electrical Power Outlet

Accessory 12 V electrical convenience outlet (A) is used when connecting auxiliary equipment.

Power outlet (B) is an additional accessory 12 V electrical outlet for connecting auxiliary equipment.

Electrical convenience outlet (A) is protected by fuse F06 (30A) and F11 (30A).

Electrical power outlet (B) is protected by fuse F06 (30A).

NOTE: For fuse location, see Fuse and Relay Size and Function, in Maintenance Guide, Section 75.

JZ81662,000033F-19-20110829
