Uso de batería auxiliar o cargador

TS204-UN-15APR13

PULV007135-UN-28JUL10

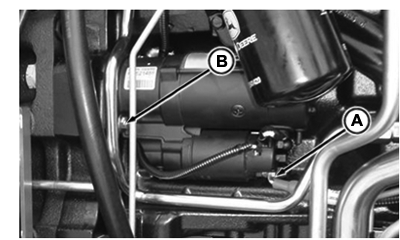

A - Terminal positivo de arrancador

B - Conexión a masa

ATENCIÓN: Los gases de la batería son explosivos: Mantener la batería alejada de llamas o chispas. Realizar la última conexión y la primera desconexión en un punto alejado de la batería de refuerzo.

IMPORTANTE: Asegurarse de que la polaridad sea la correcta antes de hacer las conexiones. Si la polaridad se invierte, esto puede dañar el sistema eléctrico o hacer que la batería explote.

Batería de refuerzo

1. IMPORTANTE: Si se usan dos o más baterías de refuerzo, SE DEBEN conectar EN PARALELO. NO conectar las baterías en SERIES.

   Conectar el cable rojo de alimentación al terminal positivo (A) del motor de arranque y al terminal positivo de la batería de refuerzo.

2. Conectar el cable de masa negro al terminal negativo de la batería de refuerzo y al punto de masa (B) en el bloque del motor.

3. Girar la llave a la posición de arranque.

4. Cuando el motor arranca, retirar el cable de masa (B) primero, después el cable de fuerza.

Cargador de la batería

1. Con el cargador APAGADO, conectar el cable positivo rojo al terminal positivo de la batería (+) y el cable negativo del cargador a una toma de masa del bloque motor, alejada de la batería.

2. IMPORTANTE: NO ajustar el cargador de baterías a más de 12 VOLTIOS.

   Encender el cargador y cargar la batería de acuerdo con las instrucciones del fabricante del cargador de batería.

3. APAGAR el cargador. Desconectar primero el conductor negativo del cargador, y luego el positivo.
