Acoplamiento de aperos al enganche de 3 puntos

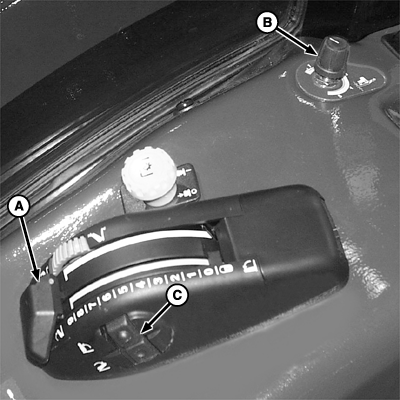

LV9807-UN-07SEP04

Punto de montaje de cabina

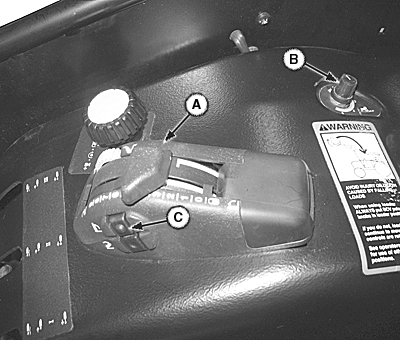

LV14315-UN-16MAY11

Motor de doble montaje

A - Palanca de control del enganche

B - Control de carga/profundidad

C - Interruptor de elevación/descenso

ATENCIÓN: Evitar el movimiento del enganche y la posibilidad de lesiones. Girar el control de carga/profundidad (B) completamente en sentido contrahorario hasta el tope de control de posición antes de conectar o desconectar el accesorio.

Para evitar posibles lesiones, utilizar únicamente la palanca de control del enganche (A) al conectar o desconectar los implementos. NO utilizar el interruptor de elevación/bajada (C).

Verificar que el control de carga/profundidad (B) del elevador hidráulico esté en la retención del control de posición. (Ver Ajuste del control de carga/profundidad, en la sección Controles del elevador hidráulico.) El control electrohidráulico funciona solamente cuando el motor está en marcha.

1.

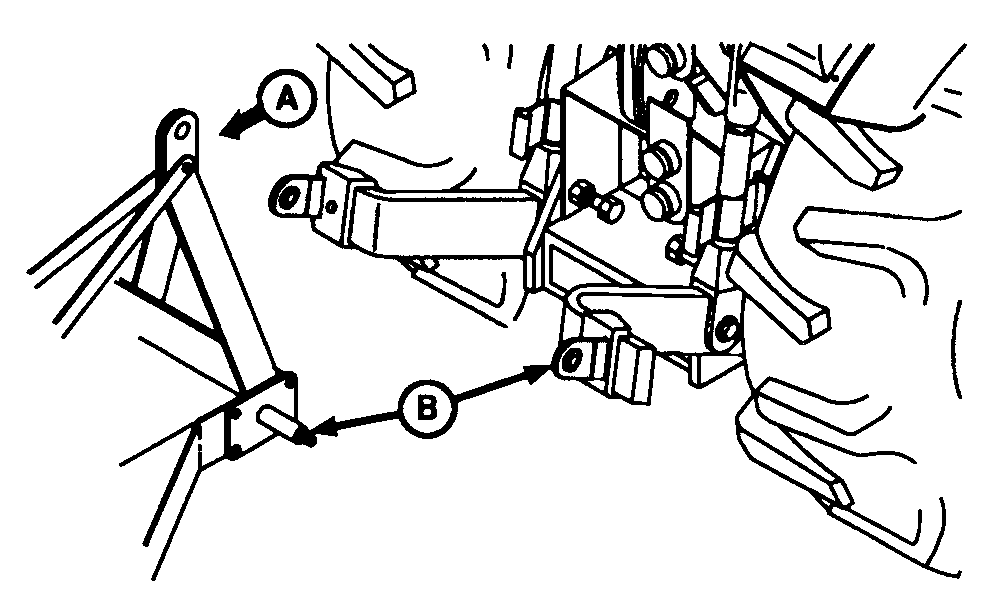

   LV734-UN-25JUN94

   A - Apero

   B - Pasadores de enganche del apero

   Asegurase que la barra de tiro no interfiera. De ser necesario, desplazar la barra de tiro a la posición totalmente retraída o quitarla. Verificar si hay otra potencial interferencia.

---




2. ATENCIÓN: Evitar el movimiento accidental del elevador hidráulico poniendo el control sensor de tiro en la posición APAGADO antes de proceder al enganche del apero.

   Hacer retroceder el tractor hacia el apero (A) de modo que los puntos de elevador hidráulico queden alineados entre sí. Poner la transmisión en ESTACIONAMIENTO y apagar el motor.

3. Deslizar los brazos de tiro sobre los pasadores de enganche (B) del accesorio y fijarlos con los pasadores de enganche del apero.

   NOTA: Los pasadores de cierre rápido pueden guardarse en las barras de tiro cuando no se usen.

4.

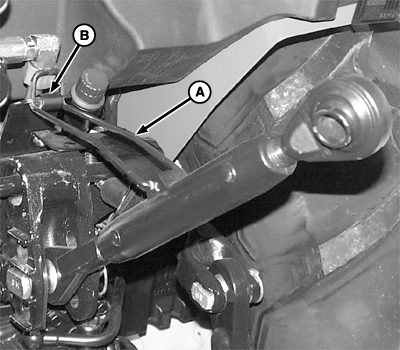

   LV9808-UN-07SEP04

   A - Pasador de fijación del tensor central

   B - Lengüeta

   Levantar el pasador de fijación del tensor (A) y girar la lengüeta (B) hasta el pasador de fijación del tensor trasero para retirar el brazo central del gancho de transporte.

---




5. Fijar el tensor central a la parte superior del mástil del accesorio.

6. Ajustar el eslabón central y los eslabones de elevación según sea necesario. (Ver "Nivelación del enganche" en esta sección).

7. ATENCIÓN: A fin de evitar lesiones o averías al enganchar aperos, aperos de enchufe rápido u otros accesorios al tractor del elevador de 3 puntos, comprobar que en todo el recorrido del elevador no se produzcan interferencias, contactos o separación del eje de TDF.

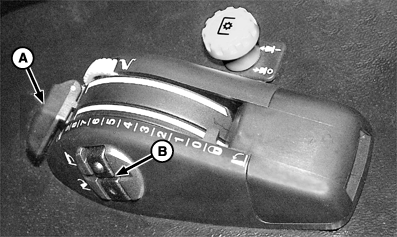

   LV9790-UN-07SEP04

   Controles del elevador hidráulico (montaje de cabina)

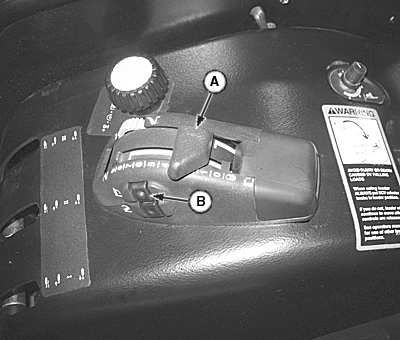

   LV14305-UN-16MAY11

   Controles del elevador hidráulico (montaje tipo cabalgadura)

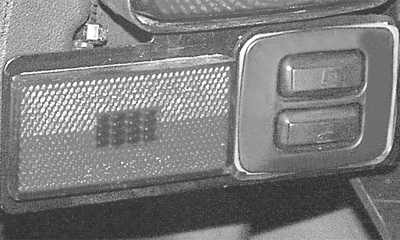

   LV9789-UN-07SEP04

   Interruptores montados en el guardabarros

   A - Palanca de control del enganche

   B - Interruptores de elevación/descenso

   Prender el motor. Utilizar la palanca de control del enganche (A) para bajar y subir lentamente el implemento y revisar si hay interferencias.

   NOTA: El interruptor (B) o los interruptores montados en guardabarros pueden usarse para elevar y bajar el implemento y revisar si hay interferencias.

---
