Funcionamiento de la TDF del tractor

LV12625-UN-20APR05

LV9620-UN-11AUG04

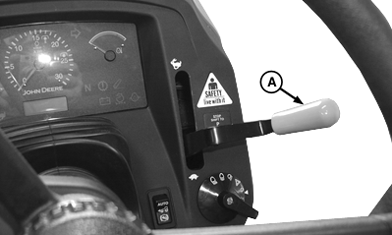

A - Palanca del acelerador manual

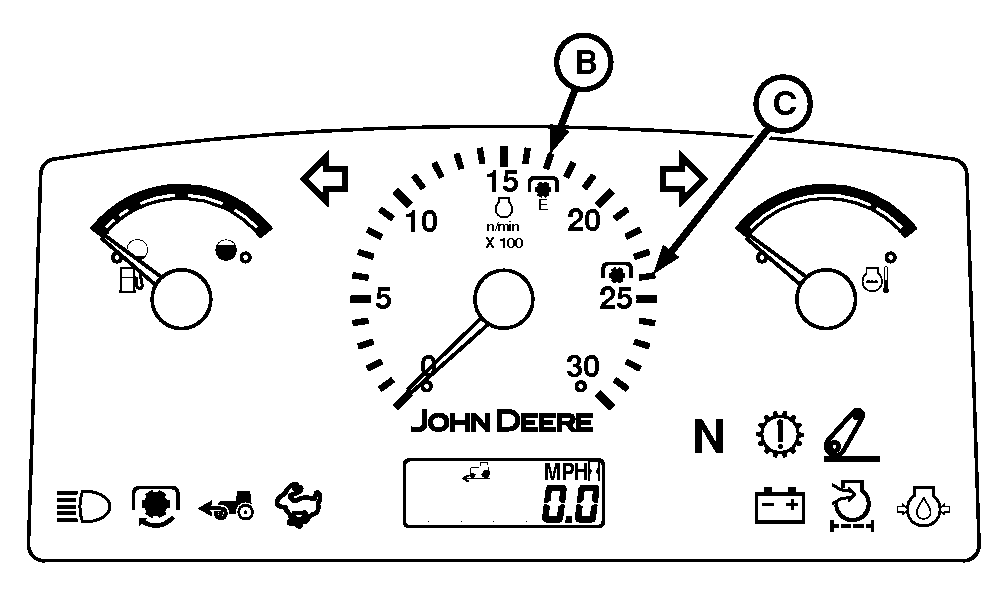

B - Velocidad de trabajo 540E

C - Velocidad de trabajo 540

NOTA: El motor arrancará con el interruptor hacia arriba (engranado), pero el eje de la TDF no girará hasta que se reposicione el control.

1. Pisar el pedal de embrague, arrancar el motor y empujar la palanca del acelerador manual (A) hacia adelante hasta que el tacómetro indique el régimen nominal de la TDF:

   Régimen nominal de la TDF
   TDF	Régimen del motor
   540E	1700
   540	2400 (potencia total)

   NOTA: Cuando en la posición 540E, el régimen del motor está limitado mecánicamente a un máximo de 1700 r/min. El funcionamiento en modo 540E no se activa si el régimen del motor está funcionando a más de 1700 r/min.

2. NOTA: La TDF se engrana o desengrana sin pisar el pedal del embrague.


   LV9816-UN-07SEP04

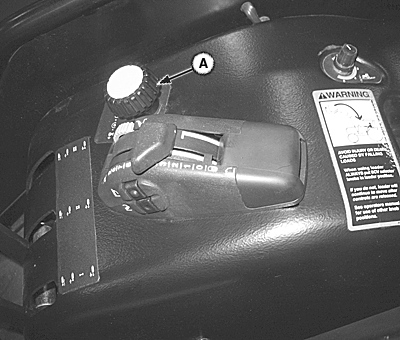

   Punto de montaje de cabina


   LV14327-UN-19MAY11

   Motor de doble montaje


   LV9817-UN-18SEP04

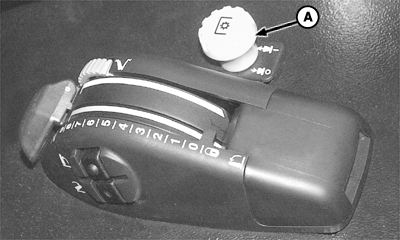

   A - Interruptor de TDF

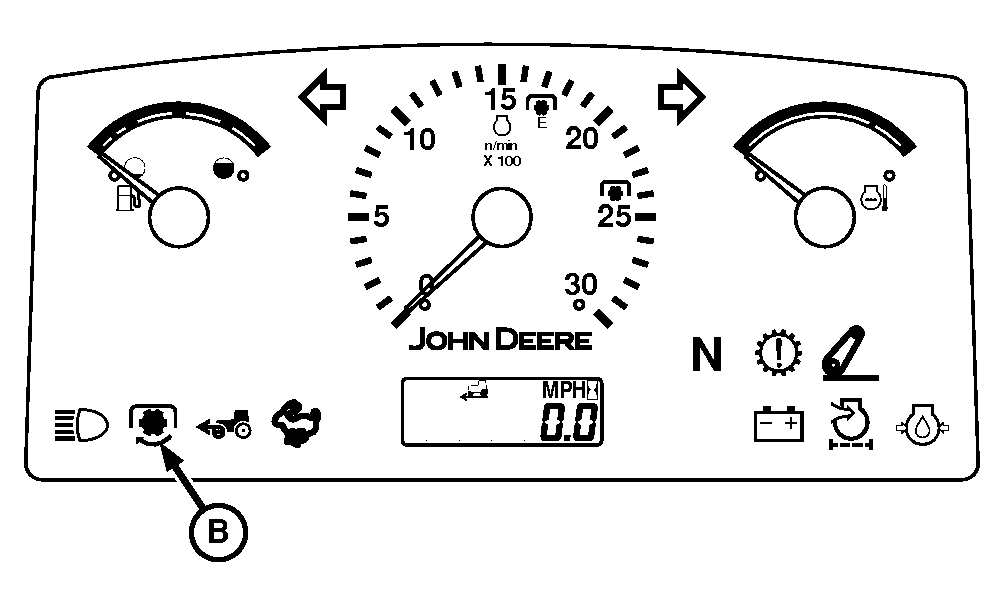

   B - Indicador de la TDF

   Levantar la perilla del interruptor (A) para desconectar la TDF.

   El indicador de la TDF (B) se ilumina cuando está conectada la TDF.

   IMPORTANTE: Un alarma de advertencia sonará si el operador sale del asiento con la TDF engranada.

   NOTA: Si el motor se para cuando la TDF está engranada, volver a arrancar el motor, oprimir y levantar la perilla del interruptor para reponerlo y engranar la TDF.

---




3. ATENCIÓN: Evitar el riesgo de lesiones. Apagar el motor y permita que el eje de control de la TDF se detenga antes de hacer ajustes, conexiones o limpiar el equipo impulsado por la TDF.

   Para evitar quedar atrapado en el eje giratorio, siempre desconectar la TDF cuando no se use.

   Para desconectar la TDF:

   1. TDF con montaje de cabina: Empujar la perilla del interruptor (A) a la posición “O” para desconectar la TDF.

   2. TDF con montaje tipo cabalgadura: Girar la perilla del interruptor de la TDF (A) en sentido horario para desconectar.

   El freno de TDF se aplica automáticamente cuando la TDF se desengrana.
