Arranque del motor

Funcionamiento del interruptor de encendido

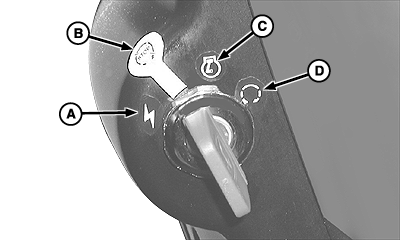

LV09199-UN-22JUL04

A - Posición Accesorio

B - Posición Apagado

C - Posición Marcha

D - Posición Arranque

Posición Accesorio (A): Empujar la llave hacia adentro y girar a la posición de ACCESORIO para conectar las funciones eléctricas.

Posición Apagado (B): Girar la llave a la posición de APAGADO para detener el motor y/o apagar los accesorios eléctricos.

Posición Marcha (C): Girar la llave de contacto a la posición de MARCHA. Revisar para asegurarse de que se enciendan las luces testigo, que los cuadrantes del comparador de instrumentos se muevan y que se escuche un pitido antes de pasar a la posición de ARRANQUE. La posición de MARCHA también se utiliza para activar los dispositivos de arranque en tiempo frío. Si la temperatura es inferior a 5°C (40°F), ver el procedimiento de arranque en tiempo frío, en esta sección. La llave vuelve automáticamente a la posición MARCHA cuando se suelta durante el arranque.

Posición Arranque (D): Girar la llave a la posición ARRANQUE para accionar y arrancar el motor. Cuando se suelta, la llave vuelve a la posición RUN. (Consultar Procedimiento de arranque).

Procedimiento de arranque

TS177-UN-11JAN89

LV12625-UN-20APR05

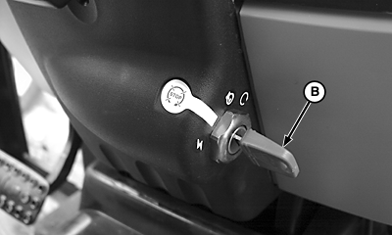

LV12669-UN-27APR05

A - Acelerador manual

B - Llave

ATENCIÓN: Acoplamiento la posibilidad de sufrir lesiones graves o mortales a causa del movimiento inesperado de la máquina.

No arrancar el tractor haciendo puentes en los terminales. La máquina arranca cuando está en marcha y se mueve si se desvía el circuito normal.

Antes de arrancar el motor, asegurarse que la palanca de cambios esté en estacionamiento o punto muerto, que la palanca de gamas esté en punto muerto y que la palanca del inversor EH esté en punto muerto.

Arrancar el motor solo desde el asiento del operador.

NUNCA poner el motor en marcha estando de pie al lado del tractor.

IMPORTANTE: NO hacer funcionar el motor a máxima aceleración. Poner el motor a 1200 r/min hasta que se caliente a la temperatura de trabajo.

NOTA: Si la temperatura es inferior a 5°C (40°F), ver el procedimiento de arranque en tiempo frío, en esta sección.

1. Empujar el acelerador manual (A) hacia adelante fuera de la posición de ralentí (aproximadamente 1/3 de todo el acelerador). Es posible que el motor no arranque con la acelerador manual en la posición más baja.

2. IMPORTANTE: NO accionar el motor de arranque durante más de 20 segundos cada vez. Si el motor del tractor no arranca, esperar al menos 2 minutos a que el motor de arranque se enfríe antes de volver a intentar arrancar. Si el motor no arranca al cuarto intento, consultar la sección Localización de averías.

   Pisar el pedal del embrague y girar la llave (B) a la posición de ARRANQUE. Soltar la llave cuando el motor arranque. Si se suelta la llave antes de arrancar el motor, esperar a que el arrancador y el motor dejen de girar antes de volver a intentarlo.

Arranque durante climas fríos

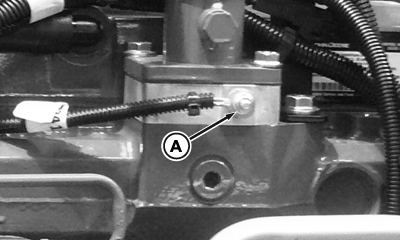

PULV008151-UN-07APR10

Elemento térmico del aire de admisión

LV12669-UN-27APR05

A - Elemento térmico eléctrico

B - Llave

ATENCIÓN: NO USAR éter para el arranque en tractores dotados con un dispositivo auxiliar de arranque en tiempo frío.

Los tractores pueden equiparse con un equipamiento opcional de calefactor del aire de admisión. Un elemento térmico eléctrico (A) calienta el aire de admisión.

1. Para activar el auxiliar térmico de arranque girar la llave (B) a la posición de ENCENDIDO, presionarla y mantenerla presionada:

   • 10 o 15 segundos para temperaturas superiores a 0°C (32°F)
   • 30 segundos para temperaturas inferiores a 0°C (32°F)



2. Pisar el pedal del embrague y girar la llave a la posición de arranque.

3. Si el motor funciona de modo irregular, empujar la llave hacia dentro para volver a activar el dispositivo de arranque en frío hasta que el motor funcione de modo uniforme.

4. Poner el motor a 1200 r/min hasta que se caliente a la temperatura de trabajo.
