Funcionamiento de la transmisión PowerReverser

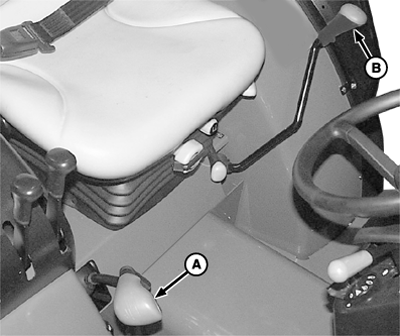

PULV007177-UN-13AUG10

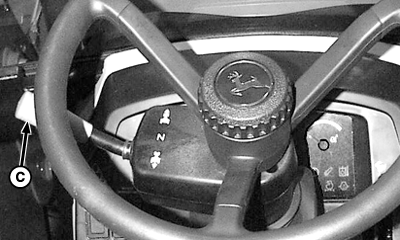

LV9776-UN-07SEP04

Palanca de inversor direccional EH—Cabina

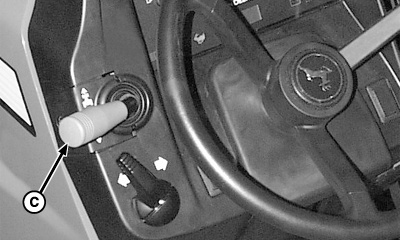

LV9777-UN-07SEP04

Palanca del inversor de dirección electrohidráulico—Motor de doble montaje

A - Palanca del cambio de marchas

B - Palanca del cambio de grupos

C - Palanca del inversor EH

ATENCIÓN: Poner siempre la palanca de cambio en posición de estacionamiento y la palanca del inversor electrohidráulico en punto muerto antes de bajarse del tractor. Dejar una marcha metida con el motor detenido NO EVITA con seguridad que el tractor pueda moverse.

La palanca de cambio (A) ofrece cuatro velocidades (1, 2, 3, 4) hacia adelante y hacia atrás.

La palanca del cambio de grupos (B) ofrece tres gamas de velocidades (A, B, C).

La palanca del inversor direccional electrohidráulico (C) determina el sentido de marcha (avance o retroceso).

IMPORTANTE: A fin de evitar desgastes innecesarios, no conducir nunca con el pie apoyado sobre el pedal de embrague.

1. NOTA: La palanca del inversor direccional electrohidráulico debe estar en punto muerto para arrancar el motor.

   ATENCIÓN: NUNCA arrancar el motor de pie al lado del tractor. Arrancar el motor únicamente desde el asiento del operador, con la transmisión en punto muerto o pos. de estacionamiento.

   Al arrancar el motor, el operador tiene estar en su asiento para que la palanca del inversor electrohidráulico reconozca la orden de sentido.

2. Pisar el pedal del embrague y detener el tractor antes de mover la palanca de cambio de grupos.

3. Seleccionar la dirección de marcha con la palanca del inversor EH. El cambio de sentido de avance se lleva a cabo sin pisar el pedal del embrague.

4. Pisar el pedal de embrague cuando se cambie de velocidad. Las marchas (1, 2, 3, 4) pueden cambiarse en movimiento sin parar. Soltar el pedal del embrague gradualmente para aumentar la carga suavemente.

Utilizando las distintas posiciones de las palancas de grupos y de marchas dispondrá de doce marchas de avance y de retroceso. Ver Velocidades de avance calculadas: Transmisión PowrReverser™ para los parámetros, engranaje de grupo y velocidades correspondientes.
