Remolque del tractor

ATENCIÓN: Evitar lesiones personales o la muerte. Retirar el eje de transmisión de la TDM si se va a remolcar el tractor con las ruedas delanteras montadas en un remolque. La pérdida de energía eléctrica o de presión en la transmisión/sistema hidráulico haría que embragase la TDM, sacando al tractor del remolque, aun cuando el interruptor esté en posición DESCONECTADA.

IMPORTANTE: Evitar dañar la transmisión y los componentes del tren de transmisión:

• NUNCA intentar arrancar el tractor remolcándolo. El motor no arranca.
• De ser posible, hacer funcionar el motor a 1250 r/min para proporcionar lubricación y para poder usar la dirección asistida y los servofrenos. Para dirigir y frenar el tractor se necesitará otro conductor.
• No remolcar un tractor a más de 8 km/h (5 mph). No exceder de 3 km/h (2 mph) durante los primeros diez minutos a temperaturas bajo cero.
• Comprobar el nivel de aceite de la transmisión y el sistema hidráulico. Agregar 1 l (1 qt) por cada 90 mm (3-1/2 in.) rueda delantera que se levante del suelo. NO levantar las ruedas más de 305 mm (12 in.). Vaciar el exceso de aceite después del transporte.

1.

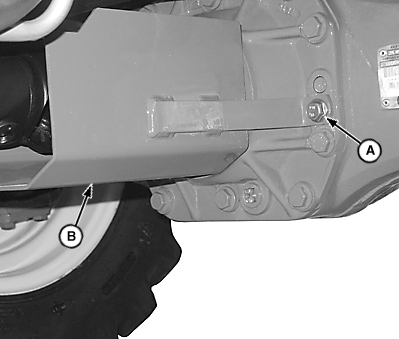

   LV14284-UN-16MAY11


   LV14286-UN-16MAY11

   A - Tornillos (se usan 2)

   B - Protección del eje de transmisión de la TDM

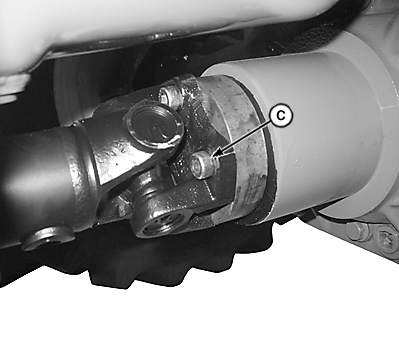

   C - Tornillos Allen (se usan 4)

   Si el tractor equipa tracción delantera y se remolca con las ruedas delanteras montadas sobre un remolque, soltar el árbol de transmisión de la tracción delantera:

   1. Quitar los tornillos (A) de la protección del eje de transmisión de la TDM.

   2. Quitar la protección del eje de la transmisión (B) para descubrir el acoplamiento del eje de transmisión.

   3. Retirar los tornillos Allen (C).

   4. Bajar el eje de transmisión de la TDM.

   ---




   5.
      LV14285-UN-16MAY11

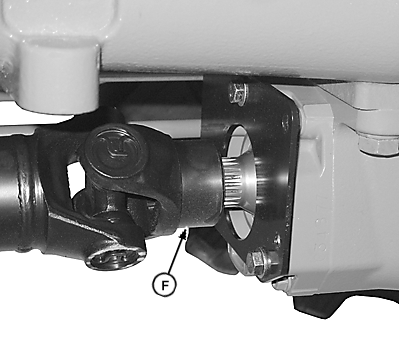

      LV14287-UN-16MAY11

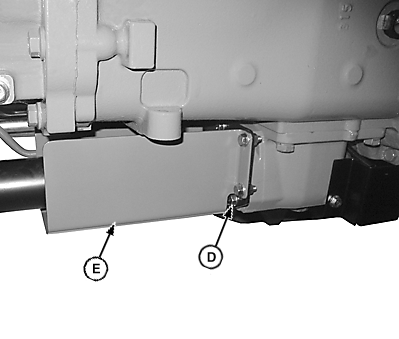

      D - Tornillos (se usan 4)

      E - Protección del eje de transmisión trasero

      F - Conjunto de eje de transmisión

      Quitar los tornillos (D) de la protección del eje de transmisión trasero (E).

   6. Quitar el conjunto del eje de transmisión (F).

---




2.

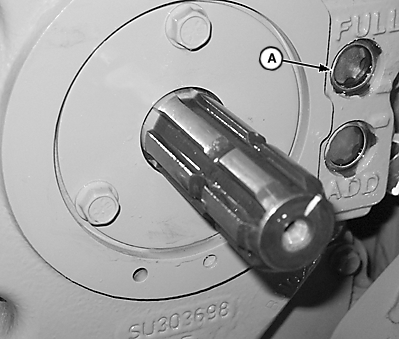

   LV14301-UN-16MAY11

   Parte trasera del tractor

   A - Mirilla

   Asegurarse de que el aceite de la transmisión/sistema hidráulico esté visible en la parte superior del indicador (A). Si el tractor va a ser remolcado con las ruedas delanteras levantadas, agregar 1 litro (1 qt) de aceite por cada 90 mm (3-1/2 in.) de elevación de las ruedas. NO levantar las ruedas delanteras más de 305 mm (12 in.) sobre el suelo.

---




3. Pisar los pedales del freno para asegurarse de que el bloqueo del diferencial no estará conectado.

4. Asegurarse de que la TDF esté desembragada.

5. Colocar las palancas de cambio de gama y de marchas en PUNTO MUERTO.

6. Verificar que la palanca del inversor direccional electrohidráulico esté en punto muerto.

Después del remolque

Si está equipado con TDM:

1. Aplicar grasa universal a los dientes del eje e instalar el conjunto del eje de transmisión en el eje trasero.

2. Instalar el eje de transmisión en la TDM con tornillos Allen.

3. Apretar los tornillos Allen (C) al valor especificado.

   Elemento	Medición	Especificación
   Tornillos Allen del eje de transmisión a la caja del eje	Par de apriete	70 N m (52 Ib-ft)

4. Instalar las protecciones del eje de transmisión.

Vaciar el exceso de aceite de la transmisión-sistema hidráulico para bajar el nivel hasta la marca de lleno.
