Anchos de vía — Ruedas traseras de varias posiciones
El ancho de vía de las ruedas traseras de varias posiciones puede variarse reposicionando o intercambiando las llantas o invirtiendo los discos de las ruedas.
Además, la banda de rodadura puede ajustarse intercambiando la rueda completa con la del otro lado del tractor (esta operación permite cambiar de ruedas con el disco hacia fuera a ruedas con el disco hacia adentro sin desarmar la rueda). Al intercambiar las ruedas traseras, la flecha situada en el flanco del neumático tiene que señalar el sentido de avance.

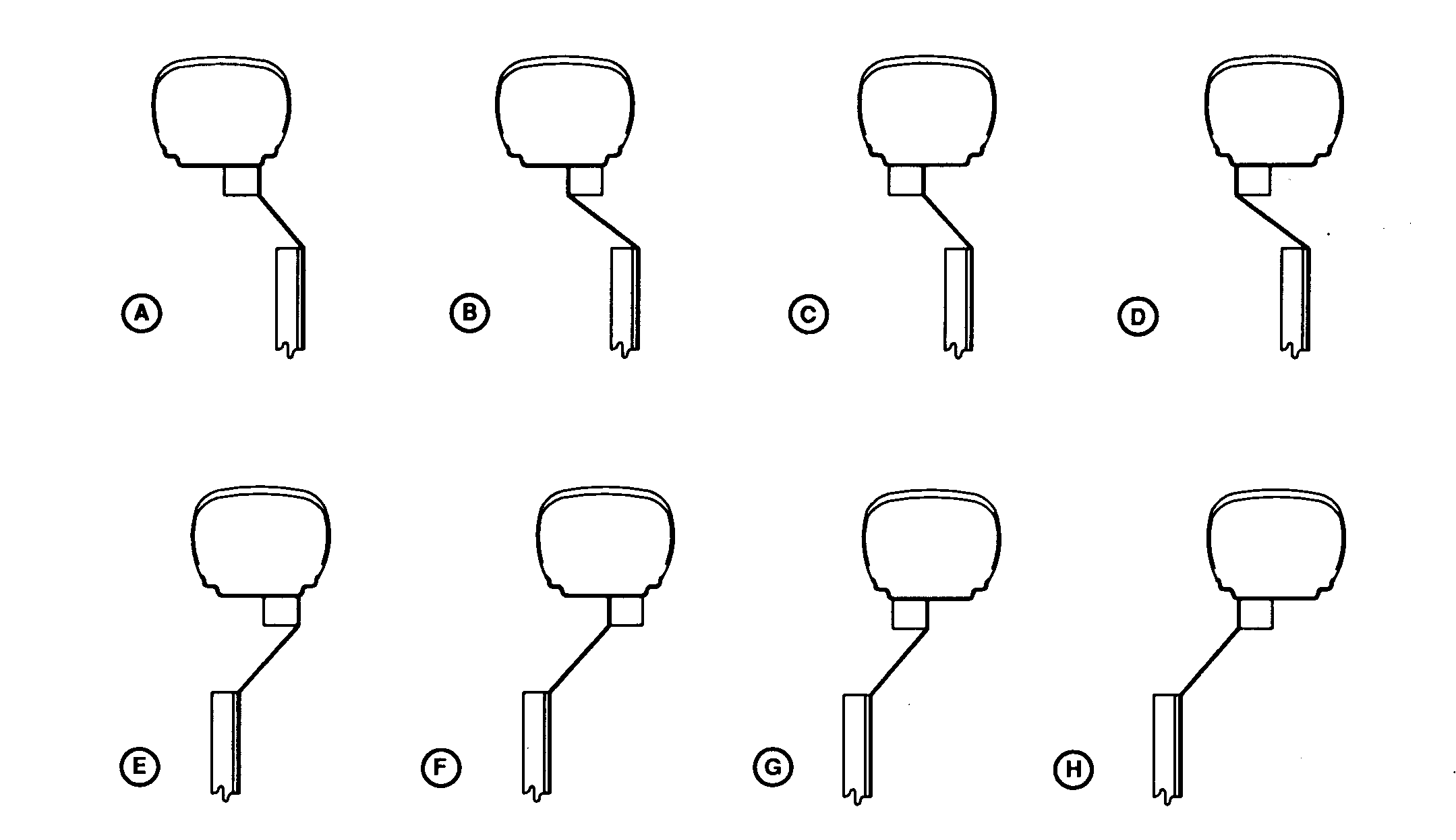

La relación entre el disco de la rueda y su llanta para obtener los diferentes anchos de vía se ilustra en los diagramas.
El estudio de estos diagramas antes de proceder a cambiar los anchos de vía le permitirá ahorrar trabajo innecesario.
IMPORTANTE: Después de ajustar el espacio entre ruedas, ajustar la tornillería de disco a cubo y de aro a disco de las ruedas traseras al valor de apriete especificado. Conducir el tractor a 100 m (109 yd) y volver a apretar.
| Elemento | Medición | Especificación |
| Llanta de la rueda trasera a tuercas de disco | Par de apriete | 245 Nm (180 Ib-ft) |
| Disco de la rueda trasera a tornillos de cubo M20 | Par de apriete | 600 Nm (445 Ib-ft) |
LV615-UN-13JUN94
|
RUEDAS TRASERAS DE VARIAS POSICIONES—ANCHO DE VÍA (línea central a línea central) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Diagrama |
||||||||
|
Neumático |
A |
B |
C |
D |
E |
F |
G |
H |
|
12.4-24 |
N/C |
898 mm (35.4 in.) |
997 mm (39.3 in.) |
1102 mm (43.4 in.) |
1189 mm (46.8 in.) |
1294 mm (50.9 in.) |
1392 mm (54.8 in.) |
1497 mm (58.9 in.) |
|
13.6-24 |
N/C |
N/C |
997 mm (39.3 in.) |
1102 mm (43.4 in.) |
1189 mm (46.8 in.) |
1294 mm (50.9 in.) |
1392 mm (54.8 in.) |
1497 mm (58.9 in.) |
|
14.9-24 |
N/C |
N/C |
997 mm (39.3 in.) |
1102 mm (43.4 in.) |
1189 mm (46.8 in.) |
1294 mm (50.9 in.) |
1392 mm (54.8 in.) |
1497 mm (58.9 in.) |
|
16.9-24 |
N/C |
N/C |
997 mm (39.3 in.) |
1102 mm (43.4 in.) |
1189 mm (46.8 in.) |
1294 mm (50.9 in.) |
1392 mm (54.8 in.) |
1497 mm (58.9 in.) |
|
14.9-28 |
N/C |
N/C |
997 mm (39.3 in.) |
1102 mm (43.4 in.) |
1189 mm (46.8 in.) |
1294 mm (50.9 in.) |
1392 mm (54.8 in.) |
1497 mm (58.9 in.) |
|
JZ81662,0000D2B-63-20120614 |
