Ajuste del ancho de vía del eje delantero

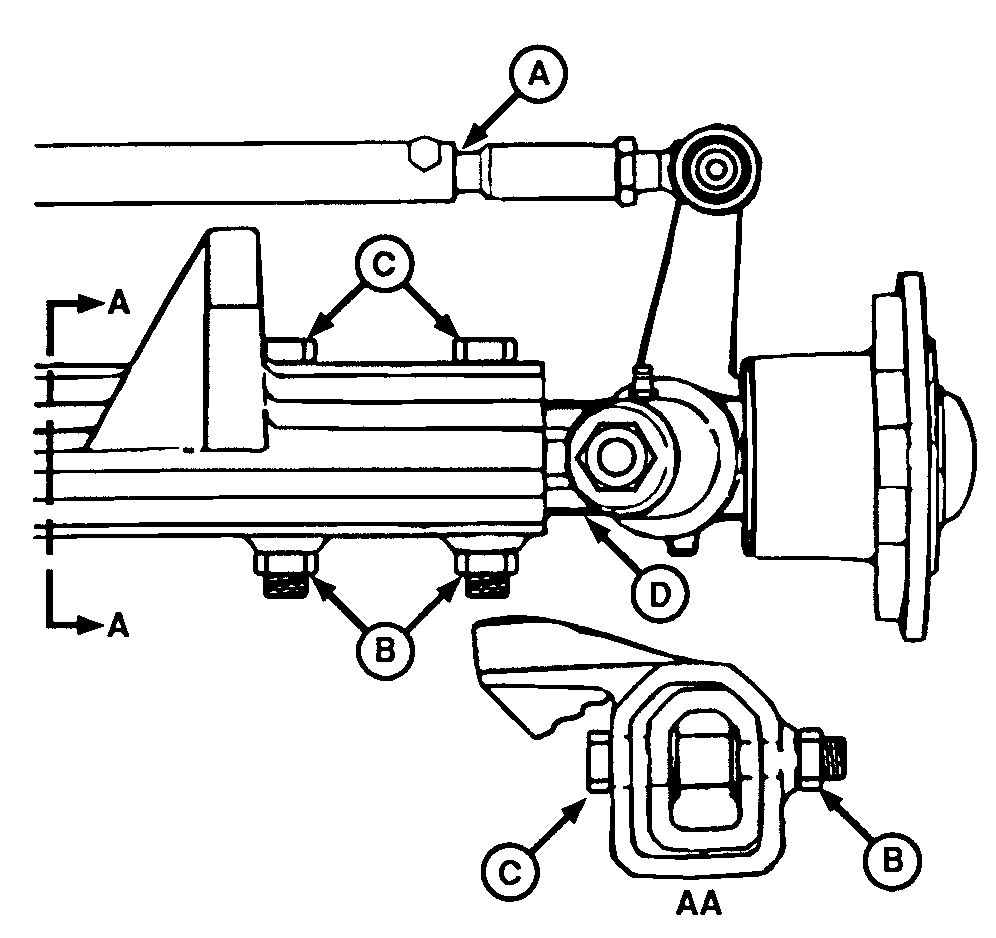

LV810-UN-08JUL94

Se muestra el lado derecho

A - Barra de acoplamiento

B - Tuerca (se usan 4)

C - Tornillos de eje delantero (se usan 4)

D - Articulación del eje

1. IMPORTANTE: No apoyar el gato en el cárter del motor.

   Levantar con el gato elevador la parte delantera del tractor.

2. Al realizar cambios importantes de ancho de vía puede ser necesario cambiar la longitud de la barra de la dirección (A) antes o durante el reglaje de ancho de vía. Ver REVISIÓN DE LA CONVERGENCIA y AJUSTE DE LA CONVERGENCIA, según el tipo de eje.

3. Retirar del eje delantero las tuercas (B), los tornillos (C) y los bujes (2 de cada lado).

4. Deslice las articulaciones del eje (D) a la posición deseada. Ambos lados deben ajustarse a la misma separación.

5. Volver a instalar los tornillos (C), bujes y tuercas (B) en cada lado. Apretar los tornillos al valor especificado.

   Elemento	Medición	Especificación
   Tornillo de eje delantero ajustable a articulación	Par de apriete	150 Nm (110 Ib-ft)

6. Ajustar la convergencia. (Ver REVISIÓN Y AJUSTE DE CONVERGENCIA, para el tipo de eje).
