Revisión de la convergencia—Eje delantero ajustable

1.

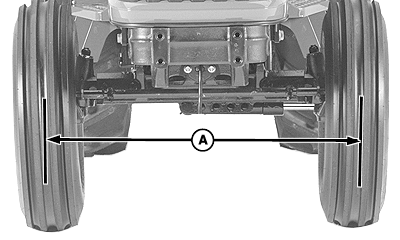

   LV9758-UN-04SEP04

   A - Distancia de la convergencia del eje delantero

   Estacionar la máquina en una superficie nivelada.

---




2. Girar el volante para que las ruedas delanteras estén en línea recta. Detener el motor.

3. Medir la distancia (A) entre los neumáticos al nivel del cubo en la parte delantera del eje. Anotar la medida y marcar los neumáticos.

4. Desplazar el tractor aproximadamente 1 m (3 ft) hacia atrás de modo que la marca quede a nivel del cubo pero detrás del eje. Medir nuevamente la distancia entre los neumáticos en el mismo punto del neumático. Anotar los valores.

5. Ver la diferencia entre las medidas delantera y trasera. Si la medida delantera es más pequeña, hay convergencia. Si la trasera es más pequeña, hay divergencia.

6. La distancia (A) en los neumáticos delanteros debería ser 3—6 mm (1/8—1/4") menos que la distancia medida en los neumáticos traseros. Ajustar la convergencia, si es necesario. (Consultar el procedimiento en esta sección).
