Comprobación de convergencia—Eje de la TDM

1.
   LV12695-UN-03MAY05

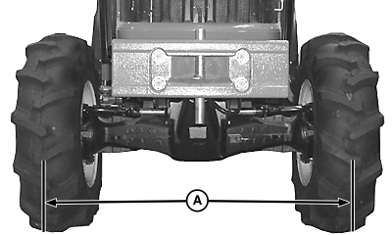

   A - Distancia de convergencia del eje de la TDM

   Desconectar la TDM y estacionar el tractor en una superficie nivelada. Colocar las ruedas delanteras en línea recta. Detener el motor.

---




2. Medir la distancia (A) entre la línea central de los neumáticos a nivel del cubo delante del eje utilizando uno de los tacos exteriores o interiores de cada neumático. Anotar la medida y marcar los neumáticos.

3. Desplazar el tractor aproximadamente 1 m (3 ft) hacia atrás de modo que la marca quede a nivel del cubo pero detrás del eje. Medir nuevamente la distancia entre los neumáticos en el mismo punto del neumático. Anotar los valores.

4. Ver la diferencia entre las medidas delantera y trasera. Si la medida delantera es más pequeña, hay convergencia. Si la trasera es más pequeña, hay divergencia. La diferencia puede existir en cualquier sentido (convergencia o divergencia), pero deberá ser menor que 3 mm (1/8"). Ajustar la convergencia, si es necesario. (Consultar el procedimiento en esta sección).
