Ajuste de los topes de la dirección con TDM: eje de la TDM

LV799-UN-29JUN94

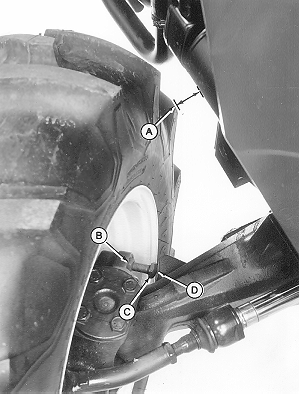

Se muestra el lado derecho

A - Holgura de los neumáticos

B - Contratuerca

C - Tornillo de ajuste

D - Tope de la dirección

1. Levantar y sostener la parte delantera del tractor de modo que el eje de la TDM pueda girar hasta los topes.

2. Girar lentamente el volante hacia la izquierda hasta el límite del recorrido del cilindro de la dirección o hasta que el tornillo de ajuste (C) entre en contacto con el tope de la dirección (D).

3. Elevar el lado izquierdo del eje contra su tope y medir la holgura entre el neumático y la pieza del tractor más próxima. La distancia no debe ser menor que 25 mm (1 in.) (A).

4. Aflojar la contratuerca (B) y ajustar el tornillo (C) de forma que entre en contacto con el tope de la dirección (D). Puede ser necesario acortar el tornillo de ajuste para lograr el ángulo de giro máximo.

5. Ajustar la contratuerca (B) según los valores especificados.

   Elemento	Medición	Especificación
   Contratuerca del tope de dirección con TDM	Par de apriete	150 Nm (111 Ib-ft)

6. Girar totalmente el volante hacia la izquierda, de forma que la cabeza del tornillo de ajuste (C) entre en contacto con el tope de la dirección (D).

7. Repetir el procedimiento anterior en el lado derecho.

NOTA: Los anchos de vía grandes y los neumáticos de gran tamaño harán que el radio de giro aumente ligeramente.
