Controles del elevador hidráulico

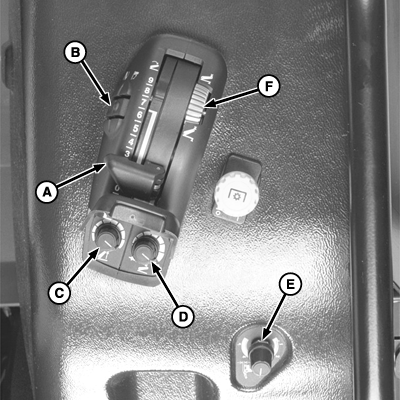

LV9788-UN-07SEP04

Punto de montaje de cabina

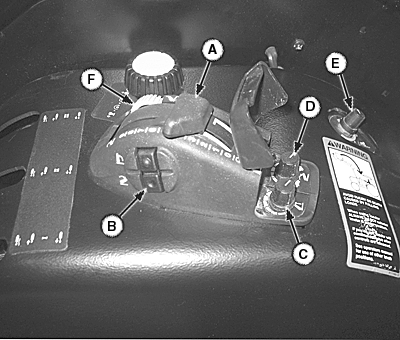

LV14302-UN-16MAY11

Motor de doble montaje

A - Palanca de control del enganche

B - Interruptor de elevación/descenso

C - Control del límite de elevación

D - Mando de velocidad de descenso

E - Control de carga/profundidad

F - Tope de profundidad

ATENCIÓN: Para evitar posibles lesiones, utilizar SOLO la palanca de control del enganche (A) para conectar o desconectar implementos. No utilizar el interruptor de elevación/descenso (B).

NOTA: Para que los controles del elevador electrohidráulico (EH) funcionen, el motor debe estar en marcha.

El elevador hidráulico se controla por medio de la palanca de control del enganche (A) y del interruptor de elevación/descenso (B). La altura de elevación se limita con el control del límite de altura (C).

La palanca de control del enganche (A) se usa para subir y bajar el enganche y fijar la profundidad de trabajo del apero. Tirar la palanca hacia atrás para elevar o hacia adelante para bajar.

Para preparar el elevador hidráulico para el funcionamiento:

1. Arrancar el motor.
2. Mover la palanca (A) a la posición correspondiente a la posición de los brazos de tiro.
3. Accionar el interruptor (B) de elevación /descenso.

La altura del implemento puede variar respecto de la palanca (A), mediante el interruptor (B). Resulta práctico al maniobrar en los cabeceros.

• Parte superior del interruptor de elevación/descenso oprimida: El implemento se eleva hasta la posición fijada por el control del límite de altura (C).
• Parte inferior del interruptor de elevación/descenso oprimida: El implemento baja hasta la posición fijada por la palanca de control (A).

Consultar la información siguiente para los detalles de funcionamiento del control del límite de altura (C), el control de velocidad de caída (D), el control de carga/profundidad (E) y el tope de profundidad (F).
