Descenso manual del enganche

LV9799-UN-07SEP04

Ilustración del motor de doble montaje; cabina similar

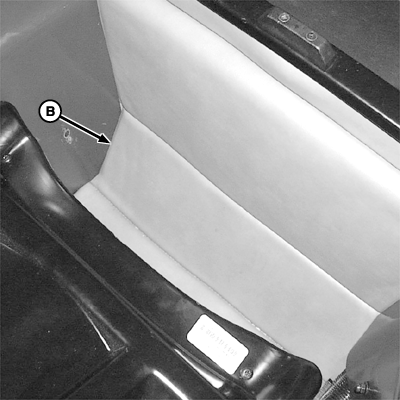

LV9800-UN-07SEP04

Tablero de tapizado trasero (cabina)

A - Tapa protectora

B - Tablero de tapizado trasero (cabina)

ATENCIÓN: Evitar la posibilidad de lesiones. Realizar el procedimiento desde el puesto del operador.

Es posible bajar el enganche manualmente en caso que no esté disponible la potencia del motor ni la energía eléctrica. El tornillo de anulación manual se encuentra en la válvula de control del enganche, detrás del asiento del operador.

1. NOTA: Tractor con cabina; Es necesario quitar el tablero del tapizado trasero y la placa de cubierta de la válvula para acceder a la válvula de control del enganche.

   Tractor con cabina; Retirar el tablero del tapizado trasero (B) y la placa de cubierta de válvula.

2. Retirar el capuchón (A) para acceder al tornillo de ajuste.

3. Girar el tornillo de fijación en sentido contrahorario para bajar el enganche.

4. Con el enganche bajo, girar el tornillo de fijación en sentido horario e instalar la tapa.

5. Consultar al concesionario John Deere sobre reparaciones.
