Vaciado del agua y los sedimentos del depósito y filtro de combustible

LV14341-UN-19MAY11

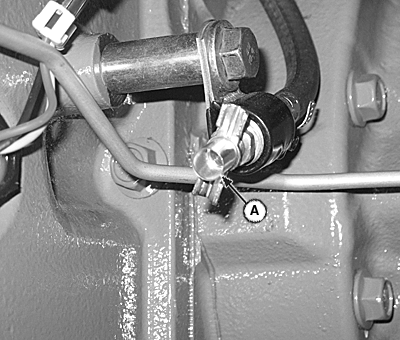

Vaciado del depósito de combustible

LV14342-UN-19MAY11

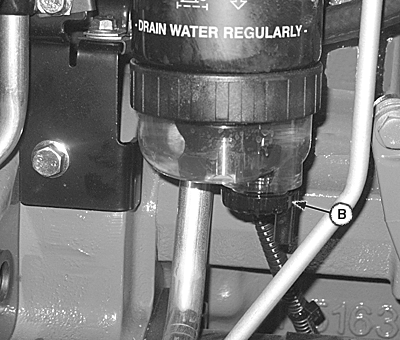

Filtro de combustible/separador de agua

A - Tapón de vaciado del depósito de combustible

B - Vaciado del filtro de combustible/separador de agua

INTERVALO DE MANTENIMIENTO — DIARIO O CADA 10 HORAS

1. NOTA: El vaciado del depósito de combustible se encuentra en el frente del depósito de combustible en la parte izquierda. Poner un recipiente pequeño bajo el racor de vaciado para recoger el combustible. Eliminar debidamente los desechos.

   IMPORTANTE: El filtro de combustible debe vaciarse cuando haya muestras evidentes de agua o residuos en la cazoleta de sedimentación. Si vuelve a ocurrir por más de tres días seguidos, debe vaciar los sedimentos del depósito de combustible.

   Abrir el tapón de vaciado del depósito de combustible (A) para eliminar la humedad y los sedimentos acumulados en el depósito. Apretar el tapón cuando salga solamente combustible limpio por el racor.

2. Levantar el capó.

3. Abrir la válvula de vaciado del filtro de combustible/separador de agua (B) para purgar la humedad y los sedimentos acumulados en el filtro. Apretar el tapón de vaciado cuando salga solamente combustible limpio.

4. Bajar el capó.
