Revisión del nivel de aceite de la transmisión y del sistema hidráulico

LV14340-UN-19MAY11

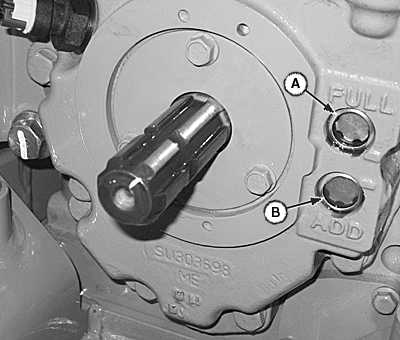

Parte trasera del tractor

LV12677-UN-27APR05

A - Mirilla LLENO / FULL

B - Mirilla AGREGAR / ADD

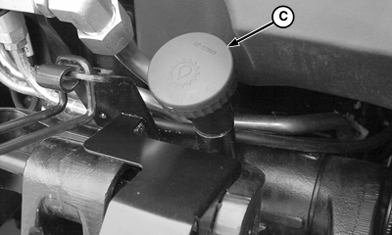

C - Tapa de llenado

INTERVALO DE MANTENIMIENTO—50 HORAS

1. Hacer funcionar el motor a aproximadamente 1000 r/min durante al menos un minuto.

2. Apagar el motor y esperar tres minutos adicionales antes de comprobar el nivel de aceite.

3. NOTA: Para comprobar el nivel de aceite, el tractor deberá estar sobre terreno nivelado con el enganche abajo, el motor parado y la transmisión en posición de estacionamiento.

   La temperatura del aceite debería ser de unos 45° C (113° F). El nivel visto por la mirilla será considerablemente mayor a altas temperaturas y menor si el aceite está frío.

   Observar el nivel de aceite en las mirillas en la parte trasera del tractor. El nivel de aceite debería aparecer en la parte INFERIOR de la marca LLENO (FULL) en la mirilla (A).

4. IMPORTANTE: Un nivel por debajo de la mirilla superior puede producir mermas de potencia y generar calor excesivo durante el transporte.

   Si el nivel de aceite está en la parte SUPERIOR de AGREGAR (ADD) en la mirilla (B), quitar el tapón de llenado (C) y agregar aceite hidráulico. (Ver Aceite hidráulico y de la transmisión en la sección Combustible, lubricantes y refrigerante).
