Cambio de aceite del cubo de rueda del eje de TDM

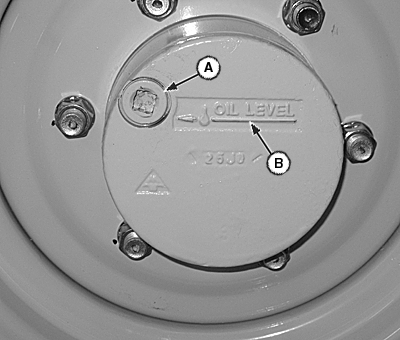

LV14345-UN-20MAY11

A - Tapón de la boca de vaciado/carga

B - Marca de llenado de aceite

INTERVALO DE MANTENIMIENTO—600 HORAS

1. NOTA: La capacidad aproximada del aceite de los cubos de rueda es 0,6 l (0.63 qt).

   Estacionar el tractor en una superficie nivelada.

2. Girar la rueda hasta que el tapón de la boca de vaciado/carga (A) quede en la parte inferior del cubo.

3. Sacar el tapón y vaciar el aceite.

4. Una vez el aceite se ha vaciado, girar la rueda hasta que el tapón de la boca de vaciado/carga esté en horizontal paralelo al suelo.

5. Agregar aceite hasta que esté al ras con la parte baja de la boca de vaciado/carga. Se recomienda el aceite John Deere HY-GARD. (Consultar Aceite del eje y de los cubos de rueda de la TDM en la sección Combustible, lubricantes y refrigerante).

6. Aplicar pasta sellante para tuberías con TEFLON®, o equivalente, a las roscas del tapón.

7. Colocar el tapón y apretar al valor especificado.

   Elemento	Medición	Especificación
   Tapón a cubo	Par de apriete	70 N m (52 Ib-ft)
