Cambio de aceite de caja del eje de tracción delantera (TDM)

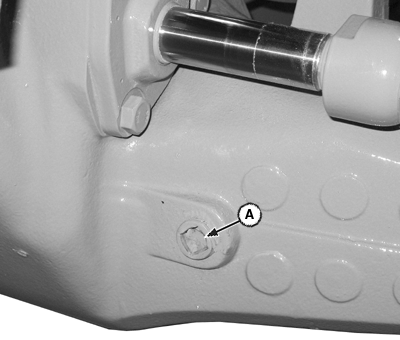

LV14344-UN-19MAY11

Parte delantera izquierda

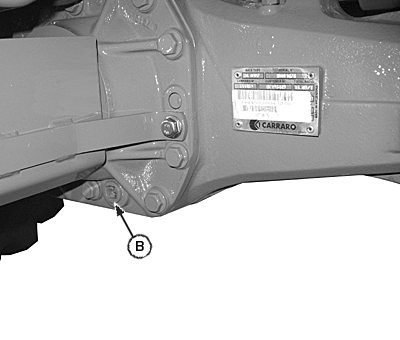

LV14363-UN-20MAY11

Lado derecho trasero

A - Tapón de la boca de carga/comprobación de la caja del eje

B - Tapón de vaciado

INTERVALO DE MANTENIMIENTO—600 HORAS

1. NOTA: La capacidad aproximada de aceite de la caja del eje es de 5 l (5.3 qt).

   Estacionar el tractor en una superficie nivelada.

2. Retirar los tapones (A y B) y vaciar el aceite en un recipiente del tamaño adecuado.

3. Una vez vaciado el aceite, aplicar pasta sellante de tuberías con TEFLON® o equivalente a las roscas del tapón de vaciado (B) y realizar el montaje. Apretar al valor especificado.

4. Agregar aceite hasta que esté al ras con la parte baja de la boca de carga/comprobación (A). Se recomienda el aceite John Deere HY-GARD. (Consultar Aceite del eje y de los cubos de rueda de la TDM en la sección Combustible, lubricantes y refrigerante).

5. Instalar el tapón (A).

6. IMPORTANTE: Comprobar el nivel de aceite tras 30 minutos. El aceite fluye muy lentamente por los rodamientos y las cajas de ejes.

   Después de unos 30 minutos de funcionamiento, volver a comprobar el nivel de aceite. Añadir aceite de ser necesario.

7. Aplicar pasta sellante de tuberías con TEFLON o equivalente a las roscas del tapón (A).

8. Colocar el tapón y apretar al valor especificado.

   Elemento	Medición	Especificación
   Tapones a caja del eje	Par de apriete	70 N m (52 Ib-ft)
