Cambio de aceite y filtro de transmisión-sistema hidráulico

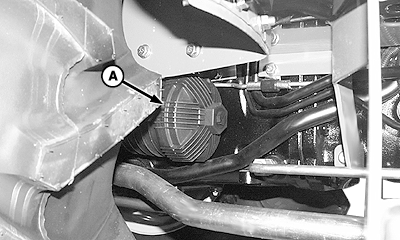

LV10294-UN-11SEP04

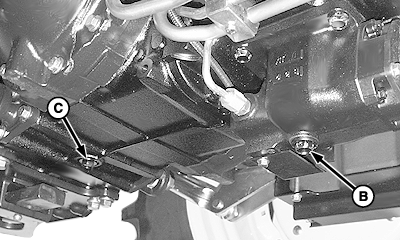

LV9622-UN-10AUG04

A - Filtro

B - Tapón de vaciado de la TDM

C - Tapón de vaciado de la caja de transmisión

INTERVALO DE MANTENIMIENTO—1200 HORAS

1. Bajar el elevador hidráulico para eliminar el aceite retenido.

2. NOTA: La caja de la transmisión de aceite tiene una capacidad aproximada de:

   • 12/12 PowrReverser™—43,5 l (11.5 gal)
   • 24/12 PowrReverser™—43,5 l (11.5 gal)



   Sacar el tapón(es) de vaciado.

   • Eje delantero ajustable—Extracción del tapón de vaciado (C)
   • Eje de la TDM—Sacar los tapones de vaciado (B y C)



   Vaciar el aceite en el depósito y desecharlo de modo adecuado.

3. Sustituir el filtro (A) mientras cambia el aceite. (Ver el procedimiento en la sección Mantenimiento: primeras 100 horas en este manual).

4. Llenar el sistema con aceite hidráulico y de la transmisión. (Ver Comprobación del nivel de aceite de la transmisión y del sistema hidráulico en la sección Mantenimiento: cada 50 horas en este manual).

   Elemento	Medición	Especificación
   Transmisión 12/12 PowrReverser™	Capacidad	43,5 l (11.5 gal)
   Transmisión 24/12 PowrReverser™	Capacidad	43,5 l (11.5 gal)

5.
   LV9569-UN-13AUG04

   A - Mirilla

   Comprobar el nivel de aceite en la mirilla (A) después de llenar, y otra vez tras cinco minutos en funcionamiento.

---
