Limpieza del tamiz recogedor de aceite de la transmisión y el sistema hidráulico

LV10295-UN-11SEP04

LV1560-UN-22MAY96

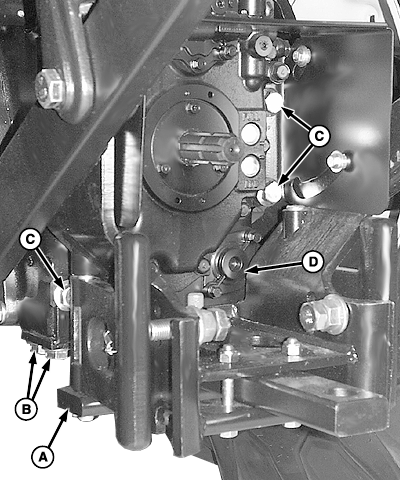

A - Soporte de la barra de tiro

B - Tornillos (se usan 4)

C - Tornillos (se usan 6)

D - Cubierta del tamiz recogedor

E - Anillo tórico

F - Tamiz recogedor

INTERVALO DE MANTENIMIENTO—1200 HORAS

1. NOTA: Los brazos del enganche se encuentran elevados para más claridad en la foto.

   Vaciar el aceite hidráulico y de la transmisión. (Ver Comprobación del nivel de aceite de la transmisión y del sistema hidráulico en la sección Mantenimiento: cada 50 horas o semanalmente, en este manual).

2. Retirar cuatro tornillos (B) (el apoyo de la barra de tiro -al- fondo de la caja del diferencial).

3. Retirar seis tornillos (C) (apoyo de la barra de tiro -a- la parte trasera de la caja del diferencial) y el apoyo de la barra de tiro (A).

4. Retirar los tornillos, la cubierta del tamiz de aspiración (D), el anillo tórico (E) y el tamiz de aspiración (F). Examinar el tamiz de aspiración para buscar daños; reemplazarlo si fuera necesario. Limpiar el tamiz de aspiración con disolvente y séquelo con aire comprimido.

5. Revisar el anillo tórico (E) en busca de daños. Sustituir según sea necesario.

6. Instalar el tamiz de aspiración cuidadosamente de modo que la parte delantera de la malla quede inserta en el orificio frontal del cárter del diferencial.

7. Volver a instalar el anillo tórico, la cubierta y los tornillos.

8. Instalar el apoyo de la barra de tiro y los tonillos. Apretar los tornillos al valor especificado.

   Elemento	Medición	Especificación
   Tornillo del apoyo de la barra de tiro (C)	Par de apriete	225 Nm (165 Ib-ft)
   Tornillo del apoyo de la barra de tiro (B)	Par de apriete	350 Nm (255 Ib-ft)

9. Llenar el sistema con aceite hidráulico y de la transmisión. (Ver Comprobación del nivel de aceite de la transmisión y del sistema hidráulico en la sección Mantenimiento: cada 50 horas o semanalmente, en este manual).

10.
    LV9569-UN-13AUG04

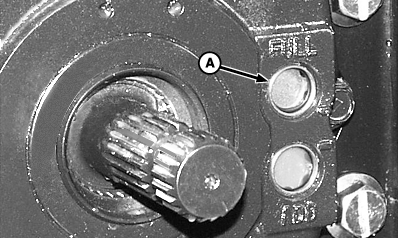

    A - Mirilla

    Comprobar el nivel de aceite en la mirilla (A) después de llenar, y otra vez tras cinco minutos en funcionamiento.

---
