Sustitución de correa de ventilador

1. NOTA: La correa está equipada con un tensor automático que no requiere ajuste.

   IMPORTANTE: Tractores con cabina: NO quitar el protector de la correa fijado al compresor del aire acondicionado. El compresor se soltará si se quitan los tornillos.

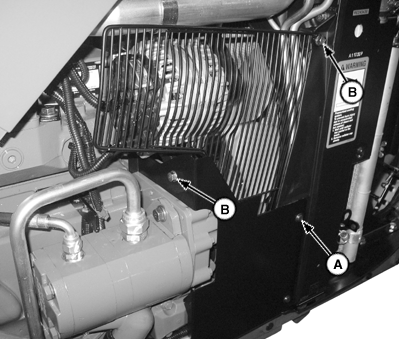

   LV14367-UN-24MAY11

   Protector derecho

   A - Tornillo TORX

   B - Tornillo de brida de cabeza hexagonal (se usan 2)

   Retirar dos tornillos Torx (A) del tirante de la protección derecha.

---




2. Quitar los dos tornillos de brida de cabeza hexagonal (B) que aseguran la protección al radiador. Quitar el protector derecho.

3.

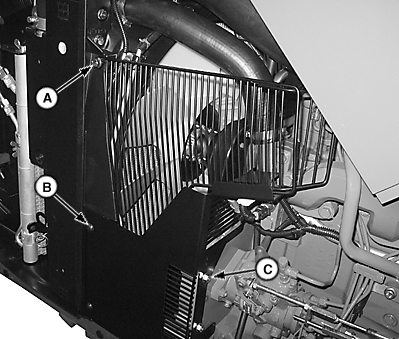

   LV14368-UN-24MAY11

   Protector izquierdo

   A - Tornillo embridado de cabeza hexagonal

   B - Tornillo Torx (se usan 2)

   C - Tuercas de brida (se usan 2)

   Quitar el tornillo de brida de cabeza hexagonal (A) del tirante de la protección izquierda.

---




4. Quitar los dos tornillos Torx (B) que aseguran la protección al radiador. .

5. Retirar las dos tuercas de brida (C) que aseguran la protección. Extracción de la protección izquierda

6.

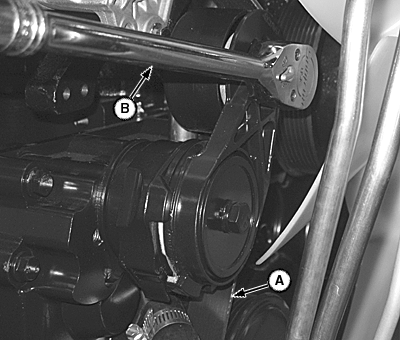

   LV14270-UN-11MAY11

   Extracción de la correa


   LV9587-UN-06AUG04

   A - Correa

   B - Extensión de barra

   Distender la correa usando una barra de giro de 1/2 con mango largo (B) para tirar del tensor separándolo del motor.

   Quitar la correa (A) de la polea del alternador.

---




7. Aliviar la tensión del tensor y sacar la barra.

8. Quitar la correa.

9. Instalar la correa nueva invirtiendo la secuencia de desmontaje.

   Trayectoria de la correa
   1	Alternador
   2	Compresor del aire acondicionado1
   3	Polea tensora1
   4	Polea del cigüeñal
   5	Bomba de refrigerante
   6	Tensor
   7	Transmisión del ventilador
