Conservación del arco de seguridad antivuelcos correctamente instalado (Puesto montado en puente)

PULV008134-UN-03MAR10

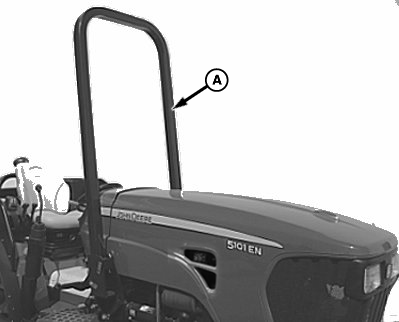

Arco de seguridad antivuelcos (ROPS)

LV10314-UN-11SEP04

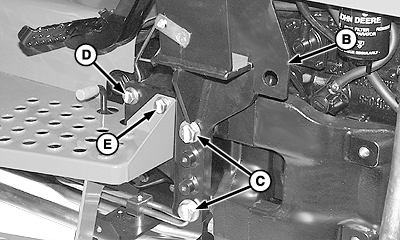

Bastidor del arco de seguridad antivuelcos ROPS (se muestra el lado derecho)

A - Travesaño del arco de seguridad

B - Bastidor

C - Tornillo de montaje (se usan 4)

D - Tornillo de montaje (se usan 2)

E - Tornillo de montaje (se usan 2)

INTERVALO DE MANTENIMIENTO
	INICIAL — 10 HORAS
	INTERVALO REGULAR — 50 HORAS

ATENCIÓN: Asegurarse de que todas las piezas estén instaladas correctamente si se ha aflojado o retirado la estructura de seguridad antivuelcos (ROPS) por cualquier motivo. Apretar los tornillos de montaje al valor especificado.

La protección que ofrece el arco de seguridad se menoscaba si sufre daños estructurales, como es el caso al volcar, o bien al efectuar modificaciones por soldadura, doblado, perforación o corte. Una estructura antivuelco dañada debe sustituirse, no volverse a usar. Cualquier alteración en la estructura antivuelcos deberá ser aprobada por el fabricante.

Cuando la instalación de algún equipo en la máquina sea necesario aflojar o retirar el arco de seguridad (ROPS) (A) o el bastidor (B), los tornillos de montaje se deberán volver a apretar al valor especificado.

Elemento	Medición	Especificación
Tornillo de montaje del arco de seguridad (C)	Par de apriete	620 Nm (457 Ib-ft)
Tornillo de montaje del arco de seguridad (D)	Par de apriete	320 Nm (236 Ib-ft)
Tornillo de montaje del arco de seguridad (E)	Par de apriete	130 Nm (97 Ib-ft)
