Mantenimiento del sistema de protección de la cabina instalado correctamente

LV10315-UN-11SEP04

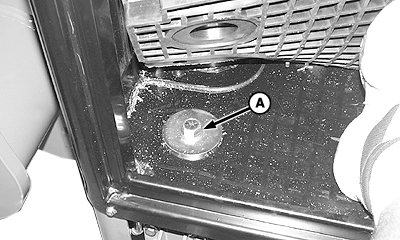

Montante delantero (se muestra el lado izquierdo)

A - Tornillos y arandelas del montante delantero (se usan 2)

INTERVALO DE MANTENIMIENTO
	INICIAL — 10 HORAS
	INTERVALO REGULAR — 50 HORAS

ATENCIÓN: Asegurarse de que todas las partes estén correctamente instaladas si por alguna razón se afloja o retira el sistema de protección de la cabina. Apretar los tornillos de montaje al valor especificado.

La protección que ofrece el sistema de seguridad en cabina se menoscaba si sufre daños estructurales, como es el caso al volcar, o bien al efectuar modificaciones por soldadura, doblado, perforación o corte. Si el sistema de seguridad en cabina sufre algún daño, se tendrá que sustituir, no reutilizarlo. Cualquier modificación en el sistema de seguridad en cabina tendrá que ser aprobada por el fabricante.

Cuando la instalación del equipo en una máquina requiere aflojar o retirar el sistema de seguridad en cabina, los tornillos de anclaje deberán apretarse al valor especificado.

Revisar la tornillería de montaje del sistema de seguridad en cabina cada 50 horas para comprobar su adecuado par de apriete o proceder a su sustitución.

Levantar la alfombrilla de goma para alcanzar la tornillería de montaje DELANTERA (A).

PULV007136-UN-22JUL10

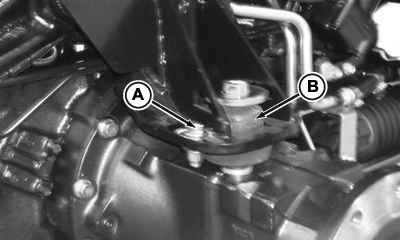

Montante de cabina (se muestra el lado derecho)

A - Tornillo de montaje (se usan 4)

B - Aislantes (se usan 4)

Elemento	Medición	Especificación
Tornillos de montaje del sistema de protección de la cabina	Par de apriete	500 Nm (368 Ib-ft)

Comprobar los aislantes (B) en busca de rajaduras o desgaste. En caso de necesidad, acuda a su concesionario John Deere para la sustitución de los montantes de la cabina.
