Localización de los fusibles - puesto tipo cabalgadura

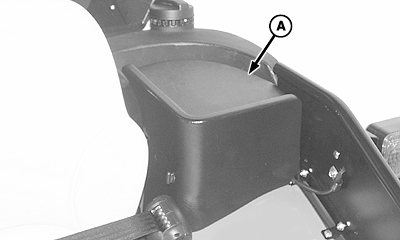

PULV007182-UN-13AUG10

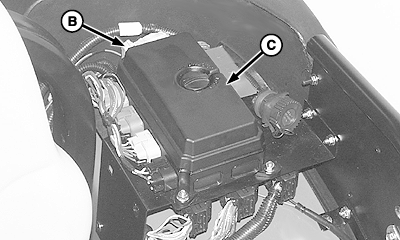

LV9846-UN-10SEP04

A - Cubierta primaria

B - Fusibles para la transmisión PowrReverser™

C - Cubierta secundaria

NOTA: En el interior de la tapa se encuentra una etiqueta de referencia de fusibles y relés.

Retirar la cubierta primaria (A) para acceder a los fusibles (B).

Retirar la cubierta secundaria (C) para acceder al centro del fusible principal y relés.

Todos los circuitos del sistema eléctrico se hallan protegidos por fusibles. Cada fusible tiene marcado su amperaje. Los fusibles son además de diferentes colores para asegurar su correcta sustitución.

Amperaje del fusible	Color
5 Amperes	Anaranjado
10 Amperes	Rojo
15 Amperes	Azul
20 Amperes	Amarillo
30 Amperes	Verde

IMPORTANTE: NO sustituir fusibles originales por fusibles de mayor amperaje, puesto que podrían causar daños en la máquina. Si el amperaje original del fusible no es capaz de conducir la corriente eléctrica y sigue fundiéndose, encargar al concesionario John Deere que revise el sistema eléctrico.
