Localización de fusibles—Cabina

LV9847-UN-10SEP04

LV9848-UN-10SEP04

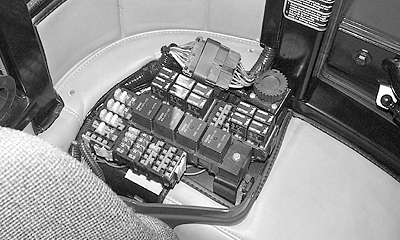

Centro de cargas principal de fusibles y relés

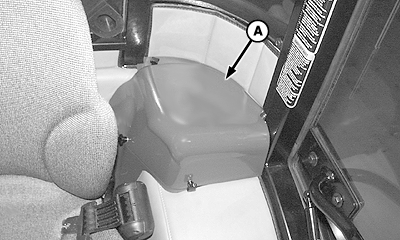

A - Cubierta

NOTA: En el interior de la cubierta se encuentra una etiqueta de referencia de fusibles y relés.

Retirar la cubierta (A) para acceder al centro de cargas principal de fusibles y relés.

Todos los circuitos del sistema eléctrico se hallan protegidos por fusibles. Cada fusible tiene marcado su amperaje. Los fusibles son además de diferentes colores para asegurar su correcta sustitución.

Amperaje del fusible	Color
5 Amperes	Anaranjado
10 Amperes	Rojo
15 Amperes	Azul
20 Amperes	Amarillo
30 Amperes	Verde

IMPORTANTE: NO Sustituir fusibles originales por fusibles de mayor amperaje, puesto que podrían causar daños en la máquina. Si el amperaje original del fusible no es capaz de conducir la corriente eléctrica y sigue fundiéndose, encargar al concesionario John Deere que revise el sistema eléctrico.
