Tamaño y función de fusibles y relés - cabina

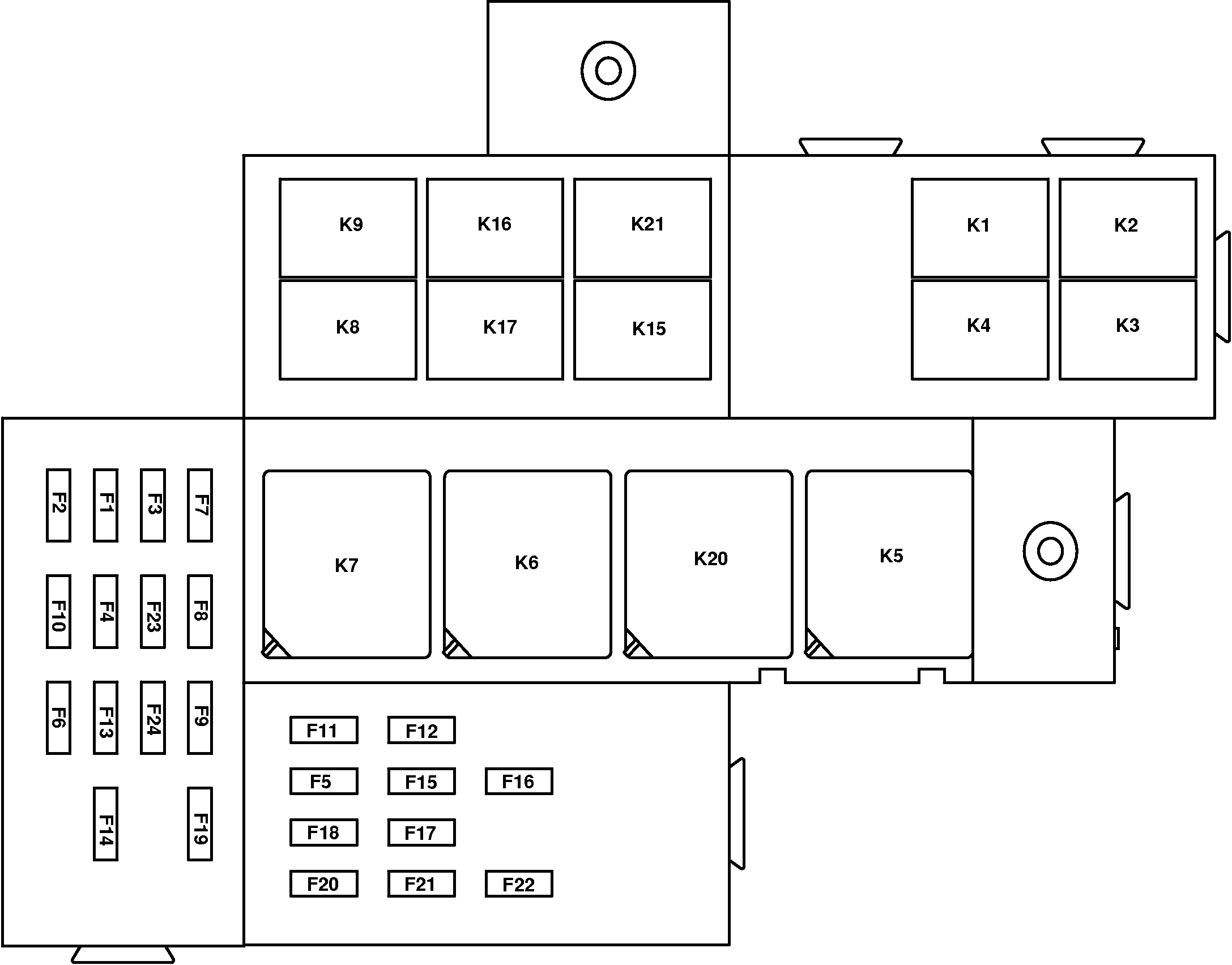

PULV006936-UN-14MAY10

Centro eléctrico del vehículo

F1 - 20 Amperes: Fusible de llave de contacto

F2 - 30 Amperes: Fusible de relé de alimentación de la luz testigo, relé de giro a la izquierda y relé de giro a la derecha

F3 - 10 Amperes: Fusible de luz interior de cabina y radio

F4 - 20 Amperes: Fusible del interruptor de luces

F5 - 15 Amperes: Fusible de luces cortas y de luces de la cargadora

F6 - 30 Amperes: Fusible del bloque de empalme, de la toma eléctrica auxiliar y del encendedor de cigarrillos

F7 - 15 Amperes: Fusible de la bocina

F8 - 10 Amperes: Fusible del cuadro de instrumentos

F9 - 10 Amperes: Fusible de diagnóstico del cuadro de instrumentos¹

F10 - 30 Amperes: Fusible del relé de alimentación del remolque

F11 - 30 Amperes: Bloque de empalmes, tomacorriente

F12 - 10 Amperes: Fusible de la radio

F13 - 20 Amperes: Fusible de faros de trabajo traseros

F14 - 20 Amperes: Fusible de faros de trabajo delanteros

F15 - 10 Amperes: Fusible de las luces traseras

F16 - 15 Amperes: Fusible de luces largas y de las luces de la cargadora

F17 - 10 Amperes: Fusible de tracción delantera (TDM), interruptor del selector de sentido de marcha

F18 - 10 Amperes: Electroválvula de cierre de combustible, relé ELX, interruptor de presencia de operario y sensor de velocidad de las ruedas

F19 - 10 Amperes: ELX. Fusible de Service Advisor

F20 - 10 Amperes: Fusible de relé del punto muerto y sensor de velocidad del contraeje

F21 - 10 Amperes: Fusible de la controladora EH

F23 - 30 Amperes: Fusible del ventilador derecho y CALF V y A/A

F24 - 20 Amperes: Fusible del limpiaparabrisas

K1 - Relé de alimentación de luz testigo

K2 - Relé de giro a izquierda

K3 - Relé de giro a derecha

K4 - Relé de secuencia lógica de intermitencia

K5 - Relé de intermitentes de giro y de avería

K6 - Relé de alimentación del remolque

K7 - Relé de accesorios

K8 - Relé de los faros de trabajo traseros

K9 - Relé de los faros de trabajo delanteros

K15 - Relé ELX

K16 - Relé de punto muerto

K17 - Relé de activación de transmisión.

K20 - Relé de CALF V A/A

K21 - Relé del sistema de limpiaparabrisas
