Sustitución de las bombillas de los faros

ATENCIÓN: Las bombillas halógenas contienen gas bajo presión. El manejo inapropiado de una bombilla podría hacerla explotar en pequeños fragmentos. (Consultar Manipulación segura de las lámparas halógenas en esta sección).

1.

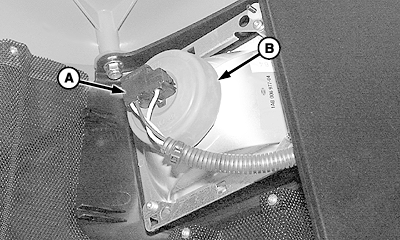

   LV9510-UN-01AUG04


   LV9511-UN-01AUG04


   LV9512-UN-01AUG04

   A - Conector del grupo de cables

   B - Guardapolvos

   C - Resorte de retención

   D - Lámpara

   Levantar el capó.

---




2. Desenchufar el conector del grupo de cables (A).

3. Retirar la funda guardapolvos (B).

4. Soltar el resorte de retención (C) y sacar la bombilla (D).

5. Colocar la bombilla nueva invirtiendo el orden de los pasos seguidos para la separación.

6. Regle los faros principales, de ser necesario. (Consultar el procedimiento en esta sección).

Ajuste de los faros principales

1.

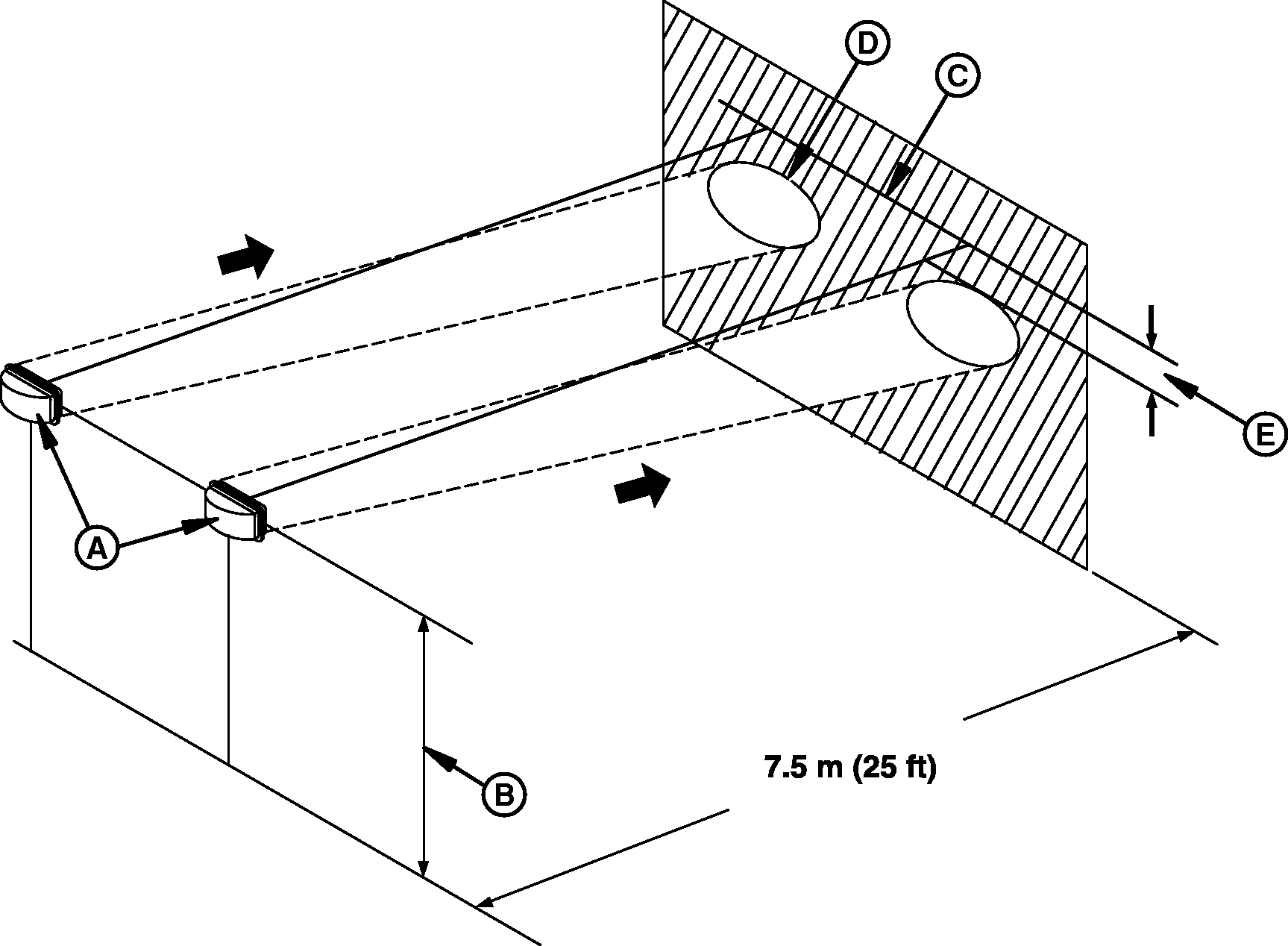

   PULV000659-UN-05MAY08

   Diagrama de orientación de faros principales

   A - Faros principales

   B - Distancia del centro de los faros principales al suelo

   C - Línea horizontal en la pared

   D - Borde del área luminosa

   E - 10% de distancia (B)

   Estacionar el tractor sobre una superficie nivelada con los faros principales (A) a 7,5 m (25') de una pared vertical.

---




2. Medir la distancia (B) del centro de un faro principal al suelo.

3. Trazar una línea horizontal (C) en la pared a la misma altura sobre el suelo que la altura (B).

4. Poner los faros en luces bajas y observar las áreas brillantes en la pared.

5. Utilizar los tornillos del lado posterior de las luces para ajustar.
