Sustitución de la lámpara del faro de trabajo—Cabina

LV5569-UN-07DEC00

LV5570-UN-07DEC00

LV5571-UN-07DEC00

A - Ranura de cubierta de los tornillos

B - Tornillo de anillo de retención (se usan 4)

C - Anillo de retención

D - Conector de cableado (se usan 2)

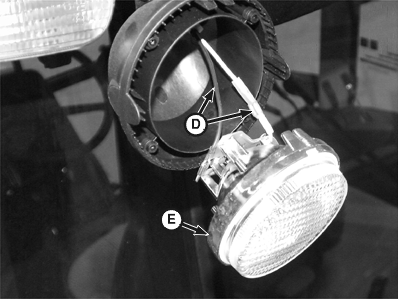

E - Bombilla

ATENCIÓN: Las bombillas halógenas contienen gas bajo presión. El manejo inapropiado de una bombilla podría hacerla explotar en pequeños fragmentos. (Consultar MANIPULACIÓN SEGURA DE LAS LÁMPARAS HALÓGENAS en esta sección).

NOTA: Los procedimientos de sustitución de las lámparas de las luces de trabajo delanteras y traseras son iguales. En la figura se muestra el lado izquierdo de la parte trasera.

1. Retirar la cubierta del tornillo haciendo palanca sobre la ranura de la tapa del tornillo (A) con un destornillador.

2. Retirar los tornillos del anillo de retención (B), el anillo de retención (C) y la bombilla (E).

3. Desenchufar los conectores de cableado (D).

4. Colocar una bombilla nueva y enchufar los conectores de cableado.

5. Colocar la bombilla, el anillo de retención y los tornillos.

6. Instalar la cubierta.
