Sustitución de la lámpara de luz de la cargadora (si equipado)

ATENCIÓN: Las bombillas halógenas contienen gas bajo presión. El manejo inapropiado de una bombilla podría hacerla explotar en pequeños fragmentos. (Consultar MANIPULACIÓN SEGURA DE LAS LÁMPARAS HALÓGENAS en esta sección).

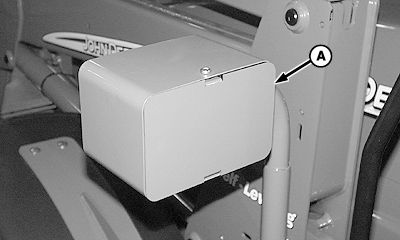

  1. LV9548
    LV9548-UN-03AUG04

    A - Cubierta

    Sacar los dos tornillos y retirar la cubierta (A).

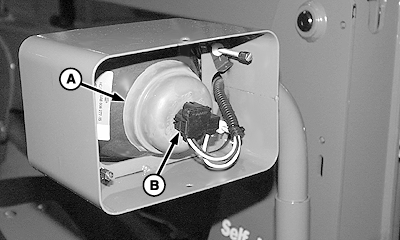

  2. LV9549
    LV9549-UN-03AUG04

    LV9550
    LV9550-UN-03AUG04

    LV9512
    LV9512-UN-01AUG04

    A - Guardapolvos

    B - Conector del grupo de cables

    C - Resorte de retención

    D - Lámpara

    Desconectar el enchufe del grupo de cables (B).


  3. Retirar la funda guardapolvos (B).

  4. Soltar el resorte de retención (C) y sacar la bombilla (D).

  5. Colocar la bombilla nueva invirtiendo el orden de los pasos seguidos para la separación.

  6. Ajustar, de ser necesario.

JZ81662,0000DDF-63-20120614
