Sustitución de la bombilla de la luz de aviso giratoria (Cabina) (si equipado)

LV9854-UN-10SEP04

LV9694-UN-19AUG04

A - Tuerca de mariposa

B - Tapa de caucho

ATENCIÓN: Las bombillas halógenas contienen gas bajo presión. El manejo inapropiado de una bombilla podría hacerla explotar en pequeños fragmentos. (Consultar MANIPULACIÓN SEGURA DE LAS LÁMPARAS HALÓGENAS en esta sección).

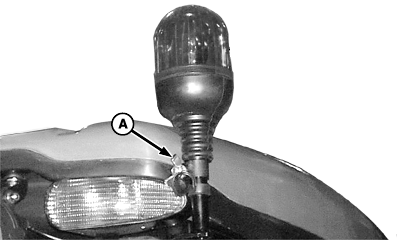

1. Soltar la tuerca de mariposa (A) y sacar la luz de aviso giratoria.

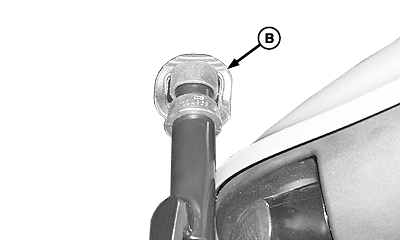

2. Instalar la cubierta de goma (B).

3.
   LV9695-UN-19AUG04


   LV9696-UN-19AUG04


   LV9697-UN-19AUG04

   A - Lengüeta

   B - Cristal difusor

   C - Lengüeta

   D - Resorte de retención

   E - Bombilla

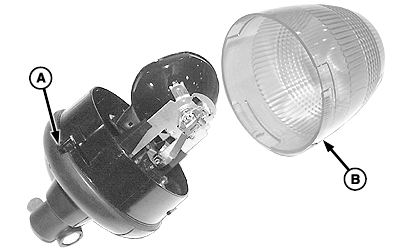

   Presionar la lengüeta (A) y girar el cristal difusor (B) en sentido contrahorario para extraerlo.

---




4. Tirar de la lengüeta (C) para separarla de la bombilla.

5. Liberar el resorte de retención (D) y sacar la bombilla (E).

6. Colocar la bombilla nueva invirtiendo el orden de los pasos seguidos para la separación.
