Antes del arranque del motor

ATENCIÓN:

TS220-UN-15APR13

Si es necesario hacer funcionar el motor bajo techo, procure que haya suficiente ventilación. Colocar un tubo de extensión en el tubo de escape para expulsar los gases de escape o abrir las puertas y ventanas para permitir la entrada de aire del exterior a la zona.

1.
   PULV007177-UN-13AUG10

   Ilustración del motor de doble montaje; cabina similar


   LV9776-UN-07SEP04

   Palanca de inversor direccional EH—Cabina


   LV9777-UN-07SEP04

   Palanca del inversor de dirección electrohidráulico—Motor de doble montaje

   A - Palanca del cambio de marchas

   B - Palanca del cambio de grupos

   C - Palanca del inversor EH

   Comprobar el indicador de combustible para ver que el tractor tenga el depósito lleno.

---




2. Colocar la palanca de cambio de marchas (A) en PUNTO MUERTO o ESTACIONAMIENTO y la palanca de cambio de grupos (B) en PUNTO MUERTO. El motor de arranque no funciona si la palanca de cambio de marchas no se encuentra en punto muerto o estacionamiento.

3. Colocar la palanca del inversor direccional electrohidráulico (EH) (C) en PUNTO MUERTO. El motor de arranque no funciona si la palanca del inversor direccional electrohidráulico no se encuentra en punto muerto.

4.
   LV14303-UN-19MAY11

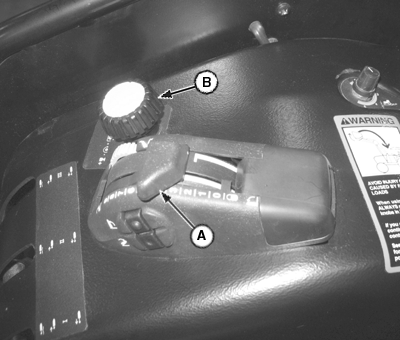

   Controles de la TDF y el elevador EH (montaje tipo cabalgadura)


   LV14304-UN-16MAY11

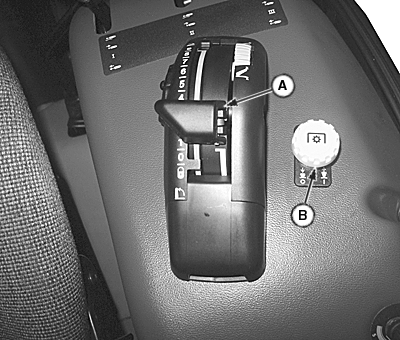

   Controles de la TDF y el elevador EH (montaje de cabina)

   A - Palanca de control del enganche

   B - Interruptor de la TDF

   Asegurarse de que la posición del elevador coincida con la posición de la palanca de control del elevador (A). Si el elevador está hacia abajo, la palanca debe estar totalmente en la posición de avance. Si el elevador está hacia arriba, la palanca debe estar totalmente hacia atrás, en la posición de transporte. El enganche se desplazará a la posición indicada por la palanca de control cuando se arranca el motor.

---




5. NOTA: El motor arrancará con la perilla hacia arriba, pero la TDF no girará hasta que se accione y reposicione el control.

   Desengrane de la TDF:

   1. Para interruptor montado tipo cabalgadura: Girar la perilla del interruptor de TDF (B) en sentido horario para desconectar.

   2. Para interruptor de soporte de cabina: Empujar la perilla del interruptor de la TDF (B) hacia abajo para desconectar.

6. Colocar la llave en la posición de MARCHA para revisar la condición de las lámparas indicadoras. Si algún indicador no se ilumina, consultar al concesionario John Deere.
